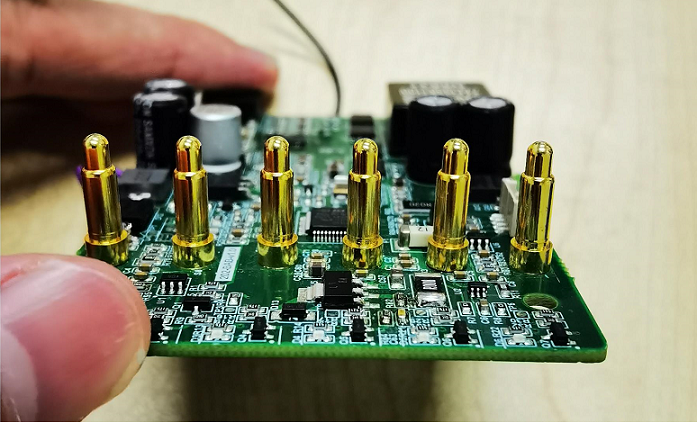

كيف تختار موصل Pogo pin المناسب لتطبيقات الأجهزة؟
فيما يلي بعض النصائح حول اختيار موصل pogo pin المناسب لتطبيقات الأجهزة:
- ضع في اعتبارك عدد التوصيلات المطلوبة. تأتي دبابيس Pogo في تكوينات مختلفة بأعداد مختلفة من المسامير ، لذا اختر واحدًا يحتوي على دبابيس كافية لتطبيقك. الخيارات الشائعة هي 2- الدبوس ، 4- الدبوس ، 6- الدبوس ، إلخ.
- انظر إلى الملعب (التباعد) بين الدبابيس. يجب أن تتطابق الملعب مع التباعد بين وسادات التلامس على ثنائي الفينيل متعدد الكلور. الملاعب الشائعة هي 1 مم ، 1.27 مم ، 2 مم ، 2.54 مم ، إلخ.
- تحقق من نطاق الشوط / السفر للمسمار. هذا هو المدى الذي يمكن أن يمتد فيه الدبوس لإجراء اتصال. يسمح السكتة الدماغية الأطول بمزيد من التباين في موضع ثنائي الفينيل متعدد الكلور. 0. 5-1 ملم السكتة الدماغية شائعة.
ضع في اعتبارك مادة الدبوس والطلاء. توفر المسامير المطلية بالذهب أعلى موصلية ومقاومة للتآكل. قد تكون الخيارات الأخرى مثل النيكل أو النحاس أو التنجستن مناسبة حسب التكلفة واحتياجات طول العمر.
اختر قطر الدبوس المناسب. توفر الأقطار الأكبر اتصالًا أقوى. {{0}}. 5 مم و 0.64 مم و 1 مم هي أحجام شائعة.
- ابحث عن دبابيس البوجو المصنفة لدورة حياة عالية إذا كانت المتانة مهمة. تقييمات 100 ، 000 بالإضافة إلى الدورات تشير إلى طول عمر أفضل.
- ضع في اعتبارك مادة الإسكان وطريقة الاحتفاظ. تعمل العلب المصنوعة من النايلون أو PBT مع دبابيس الضغط أو اللحام بشكل جيد. تجنب الاحتفاظ بنمط الانزلاق السائب.
- تحقق من التصنيف الحالي لكل دبوس. اختر دبوسًا مصنّفًا لأقصى تيار متوقع على الأقل.
- احصل على مجموعة مع لوحات التوجيه أو الركائز إذا كان PCB يحتاج إلى محاذاة دقيقة.
اختبر عينة من مجموعة المسامير باستخدام ثنائي الفينيل متعدد الكلور للتحقق من التوصيل الكهربائي الجيد قبل الالتزام الكامل.
