مفهوم التصميم الأساسي ،تصميم المكبس ، وارتفاع العمل من بوجو بين
مفهوم التصميم الأساسي لموصل Pogo Pin （الربيعي）:
سوف تجد الخصائص الكهربائية بنشاط المسار الأقل مقاومة لإجراء التيار وأفضل حالة
سيتم توصيل التيار من عمود الإبرة إلى جدار الأنبوب الخارجي ثم إلى ثنائي الفينيل متعدد الكلور. في هذا الوقت ، تكون قيمة المقاومة هي الأصغر.

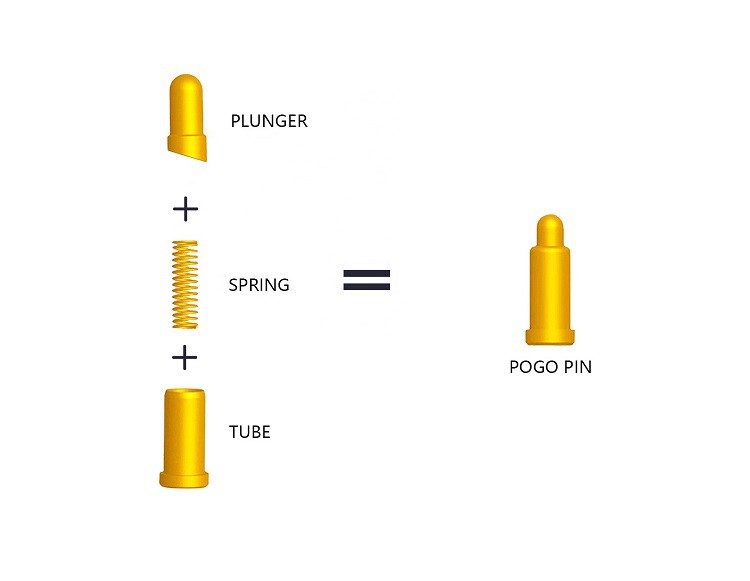

تصميم المكبس الأساسي لموصل Pogo Pin （Spring-Loaded）:
ذيل التحيز
تصميم Bias Tail هو الأكثر شيوعًا والأرخص إنتاجًا مع توازن جيد بين الأداء والسعر والحجم. هذا التصميم يمكن أن يضمن مقاومة سفلية مستقرة.
ميزة: مقاومة منخفضة ومستقرة
حفر الظهر
عادةً ما يتم استخدام المثقاب الخلفي في بيئة بها موصلات صغيرة ، مثل سماعات الأذن اللاسلكية أو الهواتف الذكية أو أجهزة إنترنت الأشياء الصغيرة. يمكن أن يلبي الحجم الصغير متطلبات المرونة للعملاء لأن طول الزنبرك لهذا التصميم يمكن أن يتجاوز طول أنبوب الإبرة. في بعض الحالات حيث تكون المساحة محدودة.
تصميم مخروط
هذا النوع من التصميم هو الخيار الأفضل للموصل الذي يتطلب متطلبات تركيز عالية لأنه يمكن ضبط الزنبرك بشكل أفضل على دبوس الذيل المخروطي لمحور الدبوس مباشرة. يتم وضع الذيل المخروطي في الجزء السفلي من محور الدبوس في داخل الزنبرك لتقليل اهتزاز محور الدبوس. ميزة: سهل الدوران ، القليل من الانحراف ، تكلفة منخفضة.
تصميم الكرة
تصميم الكرة هو الخيار الأفضل للبيئات الصعبة مثل الآلات الثقيلة ، والشحن ، والتطبيقات الطبية ، والاتصال أكثر استقرارًا ، والتيار العالي مهم.
ميزة: مقاومة مستقرة ، يمكن أن تمر من خلال عالية الحالية

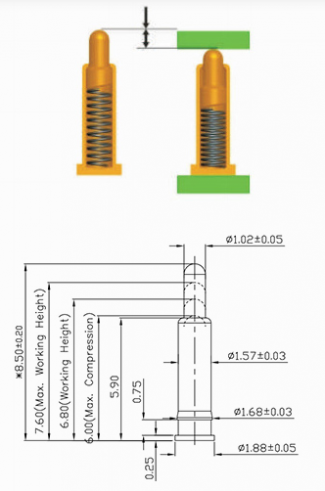

ارتفاع العمل الأساسي لموصل Pogo Pin （الربيعي）:
بشكل عام ، مقدار الضغط أثناء التشغيل هو 2/3 من إجمالي السفر ، إذا كانت كمية الضغط كافية ، فإن القوة الإيجابية منخفضة جدًا وبالتالي فإن المقاومة غير مستقرة.
سيؤدي استخدام دبوس البوجو في ارتفاع العمل إلى زيادة متانة وأداء الموصل بشكل كبير.
يجب أن تكون لوحة التلامس الخاصة بالبطارية أو الإصبع الذهبي الذي يصل دبوس البوجو خاليًا من الأوساخ والأكسدة وما إلى ذلك.
يرجى تقييد الاستخدام في نطاق المواصفات المذكورة في الرسم.
