موصلات Pogo Pin: حل نابض للتوصيلات الكهربائية

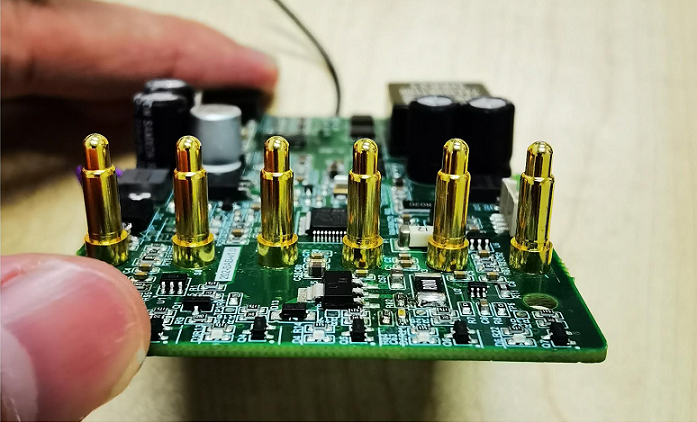

موصلات Pogo pin ، والمعروفة أيضًا باسم الموصلات الزنبركية ، هي نوع من الموصلات الكهربائية التي تستخدم المسامير المحملة بنابض لإجراء اتصال وإكمال الدائرة. يتم استخدامها بشكل شائع في الإلكترونيات الاستهلاكية ومعدات الاختبار حيث يلزم وجود اتصال موثوق به يمكن التزاوج بسهولة وعدم الاقتران.
كيف تعمل دبابيس بوجو
يتكون دبوس البوجو من عمود موصل به زنبرك بالداخل. الطرف مطلي بمادة موصلة مثل الذهب فوق النيكل لمنع التآكل وتحسين التوصيل. يوفر الربيع "الارتداد" الذي يعطي دبابيس البوجو اسمها ، المشتق من شخصية بوجو الكارتونية التي تقفز على عصا البوجو.
عندما يتم ضغط دبوس البوجو على وسادة أو دبوس على لوحة الدائرة ، فإن الزنبرك يضغط ، ويتصل الطرف الموصل. يبذل الزنبرك قوة ثابتة للحفاظ على اتصال موثوق مع السماح أيضًا ببعض الاختلاف في ارتفاع الشريك أو الاستواء. عندما لا يتزاوج ، يتراجع الزنبرك ويسحب الطرف بأمان إلى داخل مبيت الدبوس.
فوائد دبابيس بوجو
تقدم دبابيس Pogo العديد من المزايا مقارنة بأنواع الموصلات الأخرى:
- مقاومة تلامس منخفضة بسبب طلاء الذهب وضغط الزنبرك
- لا حاجة للتزاوج يدويًا / اتصالات غير مرتبطة
- متسامح مع الأوساخ والزيوت والملوثات الأخرى
- يمكن أن يعوض الاختلال الطفيف بين أسطح التزاوج
- عمر خدمة طويل مع حد أدنى من التآكل بعد دورات التزاوج المتكررة
- تصميم بسيط بدون حاويات منفصلة أو آليات قفل
التطبيقات
تتضمن بعض التطبيقات الشائعة التي تستخدم موصلات pogo pin ما يلي:
- اختبار التركيبات التي تحتاج إلى عمل توصيلات مؤقتة بألواح الدوائر
- مبرمجون للنماذج الأولية والإنتاج بكميات قليلة
- اتصالات البطارية في الأجهزة الاستهلاكية
- المجسات المستخدمة للاختبار داخل الدائرة وتصحيح الأخطاء
- يربط بين ثنائي الفينيل متعدد الكلور في الأجهزة الإلكترونية حيث قد تحتاج اللوحات إلى التبديل للترقيات أو الإصلاحات
توفر دبابيس Pogo حلاً متعدد الاستخدامات وموثوقًا للتوصيلات الكهربائية المؤقتة وشبه الدائمة عبر مجموعة متنوعة من التطبيقات. يمتص تصميمها المحمّل بنابض التباين ويقاوم دورات التزاوج المتكررة ، مما يجعلها مناسبة تمامًا للنماذج الأولية والاختبار وتطبيقات الخدمة.
