يتم استخدام الموصلات بشكل متكرر ، والجميع على دراية بالموصلات. ومع ذلك ، أثناء استخدام الموصل ، قد تكون هناك مشكلة في فشل الاتصال. في هذه المقالة ، سيقدم المحرر أسباب فشل اتصال الموصل. بالإضافة إلى ذلك ، ستتناول هذه المقالة اعتبارات اختبار الموصل من لوحة إلى لوحة.
1. مناقشة سبب فشل اتصال الموصل

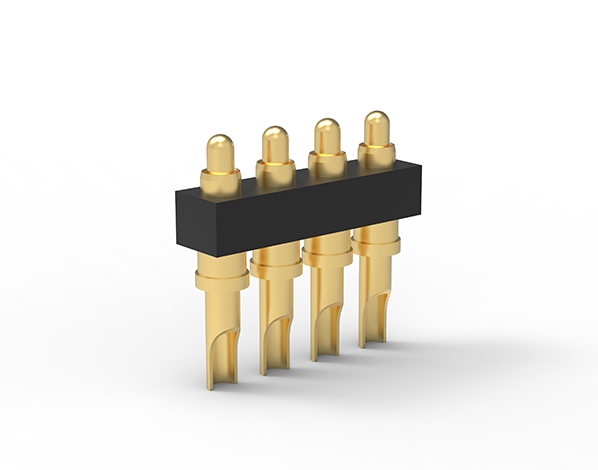

بالمقارنة مع الموصل الخارجي ، يكون الموصل الداخلي للموصل أصغر في الحجم ، والموصل الداخلي ذو القوة الضعيفة من المرجح أن يتسبب في ضعف الاتصال ويؤدي إلى فشل الموصل.

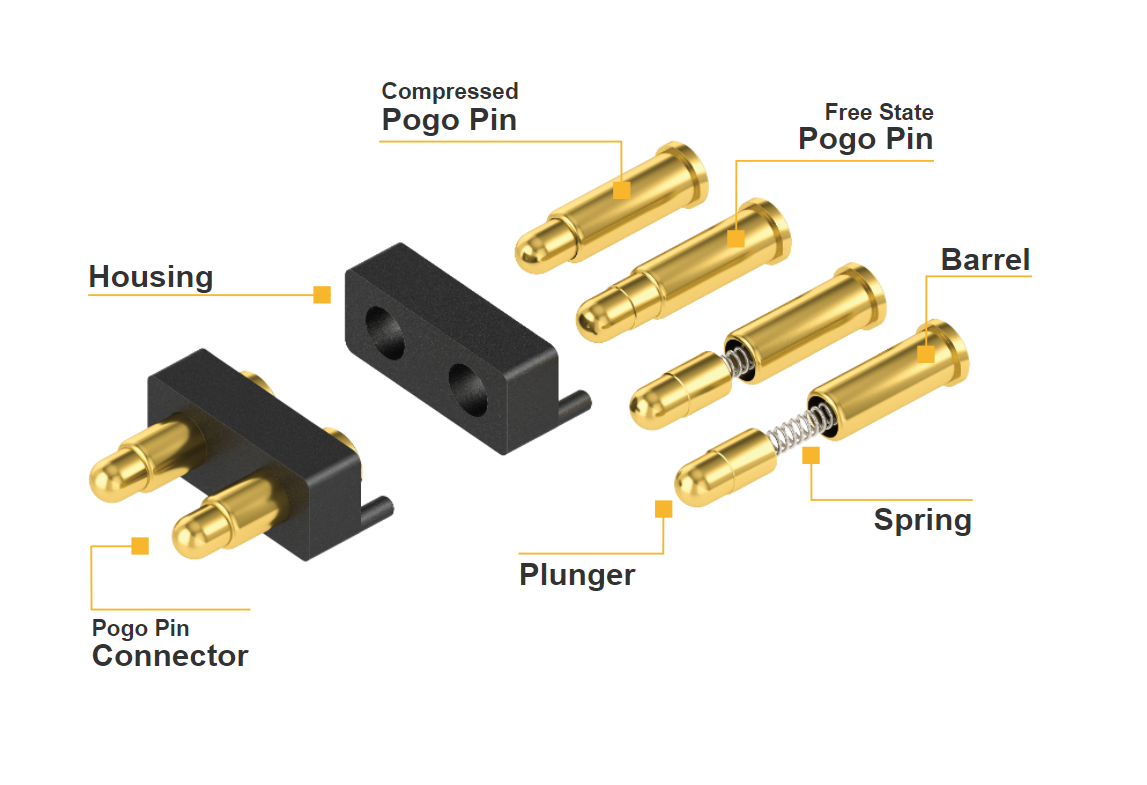

تعتمد معظم الموصلات الداخلية للموصل طرق اتصال مرنة ، مثل التوصيل المرن من نوع مخلب الزنبرك ، والاتصال المرن من نوع فتحة المقبس ، والاتصال المرن من نوع الخوار ، وما إلى ذلك. من بينها ، هيكل التوصيل المرن المشقوق للمقبس بسيط ، وتكلفة المعالجة منخفضة ، والتجميع أكثر ملاءمة ، ونطاق التطبيق هو الأكثر شمولاً.
1. الموصل الداخلي غير ثابت بحزم
بالنسبة لاحتياجات التجميع ، في هيكل العديد من موصلات RF المحورية (مثل N-type ، 3.5mm) ، يتم تقسيم الموصل الداخلي إلى جزأين عند دعم العزل الكهربائي ثم يتم توصيله بمسامير. ومع ذلك ، نظرًا لصغر قطر الموصل الداخلي ، إذا لم يتم تطبيق الغراء على الوصلة الملولبة لإصلاحها أثناء التجميع ، فإن قوة اتصال الموصل الداخلي ضعيفة للغاية ، خاصة بالنسبة لبعض الموصلات المحورية RF الصغيرة. لذلك ، عندما يتم توصيل الموصل وفصله عدة مرات ، تحت تأثير الالتواء والتوتر على المدى الطويل ، قد يرتخي مؤشر ترابط الموصل الداخلي ويسقط ، مما يؤدي إلى فشل الاتصال.
أحد الهياكل الشائعة الاستخدام للموصلات المحورية RF هو أن الموصل الداخلي ، والدعم العازل ، والموصل الخارجي يتم تثبيتها معًا بواسطة مادة لاصقة. إذا كانت كمية الغراء المطبقة في هذا الهيكل غير كافية أو كانت قوة اتصال الغراء غير كافية أثناء التجميع ، فقد ينكسر الجزء الملصق بسبب القوة أثناء الاستخدام ، مما يؤدي إلى تدوير الموصل الداخلي أو تحريكه محوريًا ، و الموصلات الداخلية لا يمكن تكوين اتصال كهربائي جيد وفشل الاتصال.
طريقة التحسين: عندما يتم تجميع الموصل المحوري ، يمكن تطبيق كمية مناسبة من الغراء الموصل أو عامل قفل الخيط على الوصلة الملولبة لزيادة موثوقيتها في الاتصال الملولب. يجب اختيار المواد اللاصقة ذات قوة الترابط الأعلى ، ويجب أن يملأ الغراء الفتحة الملصقة بالكامل عند اللصق ؛ يؤدي التخريش في الجزء الملصق من الموصل الداخلي إلى زيادة منطقة التلامس بين الموصل الداخلي والمادة اللاصقة لمنع الموصل الداخلي من الدوران ؛ ضبط الموصل الداخلي بشكل صحيح الأبعاد الشعاعية والتفاوتات للموصل والموصل الخارجي ودعم العزل الكهربائي تجعل الملاءمة بين الموصل الداخلي ودعم العزل الكهربائي ، بين دعامة العزل والموصل الخارجي مناسبة للتداخل ، ويمكن أيضًا أن تجعل ثلاثة تتلاءم مع بعضها البعض بقوة أكبر.
2. حجم غير صحيح للمقبس أو دبوس الموصل الداخلي
إذا كان قطر الفتحة للموصل الداخلي للمقبس أصغر من الحجم المحدد عندما يدخل دبوس الموصل الداخلي للدبوس إلى المقبس ، فسيتم توسيع المقبس أكثر من اللازم ، وستتجاوز كمية التشوه نطاق التشوه المرن ، والبلاستيك سيحدث تشوه ، وسيتلف الموصل الموجود في الرافعة ؛ على العكس من ذلك ، إذا كان قطر الدبوس صغيرًا جدًا ، فعند تطابق الدبوس والمقبس ، تكون الفجوة بين الدبوس وجدار المقبس كبيرة جدًا ، فلا يمكن أن يكون الموصلان الداخليان للموصل على اتصال وثيق ، تصبح مقاومة التلامس كبيرة ، وستكون مؤشرات الأداء الكهربائي للموصل ضعيفة أيضًا.
طريقة التحسين: سواء كانت مطابقة المقبس والدبوس معقولاً ، يمكننا استخدام قوة الإدخال وقوة الاحتفاظ بدبوس المقياس القياسي والموصل في المقبس للقياس. بالنسبة للموصلات من النوع N ، يجب أن تكون قوة الإدخال عندما يكون القطر Φ1.676 0 زائد 0. 005 دبوس المقياس القياسي مع المقبس أقل من أو يساوي 9N ، وقوة الإمساك عندما القطر Φ1. 6000-0. يتم مطابقة 005 دبوس المقياس القياسي والموصل الداخلي للمقبس أكبر من أو يساوي 0.56N.
لذلك ، يمكننا استخدام قوة الإدخال وقوة الاحتفاظ كمعايير فحص. من خلال تعديل الحجم والتسامح للمقبس والمسمار ، بالإضافة إلى عملية معالجة الشيخوخة للموصل في المقبس ، يمكن تعديل قوة الإدخال وقوة الاستبقاء بين الدبوس والمقبس. في نطاق مناسب.
