مقدمة من هوائي سماعة الرأس بتقنية البلوتوث اللاسلكية الحقيقية (TWS)
في السنوات الأخيرة ، كان سوق سماعات البلوتوث اللاسلكية (TWS) ساخنًا للغاية ، وأطلقت العديد من الشركات المصنعة للهواتف المحمولة منتجات سماعات الرأس TWS الخاصة بها ؛ يكفي لإظهار الأهمية التي تعلق على هذا السوق. في المقالة الأخيرة ، قدمنا دبوس الشحن الخاص بحجرة الشحن الخاصة بسماعة الرأس اللاسلكية الحقيقية (TWS). اليوم ، سوف نقدم بإيجاز جزء الهوائي. سنناقش أهمية الهوائي في سماعة TWS ، وإدخال هوائي Bluetooth لسماعة الرأس TWS ، وكيفية اختيار ثلاثة عند تصميم سماعة TWS. في أحد الجوانب ، قم بمشاركة الدور والأنواع وخيارات التصميم الخاصة بهوائي سماعة الرأس TWS Bluetooth.
أهمية هوائيات سماعة الرأس TWS
من أجهزة الراديو القديمة إلى السماعات الذكية الحالية ، من "الأخوة الكبار" إلى الهواتف الذكية ، من سماعات البلوتوث التقليدية إلى سماعات الرأس اللاسلكية الحقيقية TWS. في تطوير تكنولوجيا الإلكترونيات الاستهلاكية ، يعد الهوائي برنامجًا ثابتًا مهمًا. مع ولادة مفهوم إنترنت كل شيء ، أصبح دور الهوائي أكثر أهمية للمنازل الذكية ، والمركبات الذكية ، والأجهزة الذكية القابلة للارتداء ليتم توصيلها والتحكم فيها بواسطة جهاز واحد.
سماعات TWS هي سماعات أذن استريو لاسلكية حقيقية. طريقة الاستخدام الرئيسية هي الاتصال بالأجهزة المحمولة مثل الهواتف المحمولة وأجهزة الكمبيوتر من خلال تردد راديو Bluetooth ثم نقل المعلومات الصوتية إلى سماعات الأذن ، ثم فك تشفيرها وإخراجها على طرف سماعة الأذن. في هذه العملية ، يجب أن يكون هوائي البلوتوث بمثابة "برج" للتواصل بين الطرفين وأداء مهام الإرسال والاستلام. لذلك ، في سماعة TWS ، تكمل شريحة Bluetooth وهوائي Bluetooth بعضهما البعض ، لتحقيق تشغيل الموسيقى المنقولة لاسلكيًا وتجنب أغلال الأسلاك.
مقدمة هوائي سماعة بلوتوث TWS
كبرنامج ثابت مهم لسماعة TWS ، فإن التطوير الحالي لهوائي Bluetooth ناضج نسبيًا. هناك أربعة أنواع رئيسية من هوائي ثنائي الفينيل متعدد الكلور على اللوحة ، FPC ، سيراميك ، و LDS. ضع في اعتبارك مظهر منتج سماعة الأذن TWS ومتطلبات نطاق التردد والتكلفة لاختيار نوع الهوائي الأنسب.
1. هوائي ثنائي الفينيل متعدد الكلور على متن الطائرة

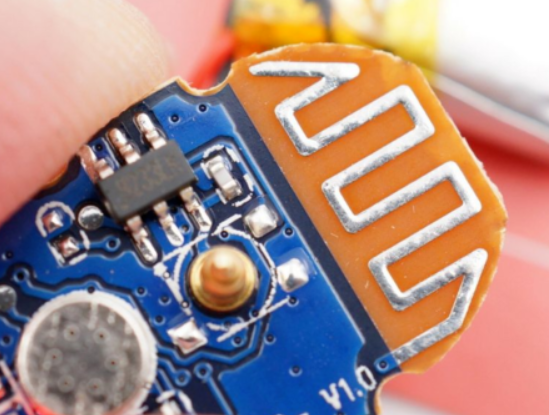

كما يوحي الاسم ، فإن هوائي ثنائي الفينيل متعدد الكلور الموجود على متن الطائرة هو نوع من الهوائي يتم رسمه مباشرة على لوحة ثنائي الفينيل متعدد الكلور. يستخدم على نطاق واسع في لوحات الدوائر أحادية التردد مثل وحدات Bluetooth ووحدات WIFI ووحدات ZIGBEE. في سماعات الأذن TWS ، نظرًا لمحدودية مستوى الصوت ، يعد تطبيق هوائي Bluetooth الموجود على متن الطائرة نادرًا نسبيًا.
يمكن تصميم الهوائيات الموجودة على متن ثنائي الفينيل متعدد الكلور وتنفيذها بواسطة موردي لوحات ثنائي الفينيل متعدد الكلور ، والتي تعادل جزء الدائرة في اللوحة.
المزايا: لا يحتاج هوائي ثنائي الفينيل متعدد الكلور الموجود على متن الطائرة إلى تصحيح أخطاء متعددة ، ويمكن رسمه مباشرة على ثنائي الفينيل متعدد الكلور دون تكلفة.
العيوب: المساحة المطلوبة كبيرة ، والاتجاه واحد نسبيًا ، ومناسب فقط لنطاق تردد واحد ، واتساق دفعات مختلفة من الهوائيات ضعيف نسبيًا ، والقدرة على مقاومة التداخل ضعيفة.
2. هوائي FPC
نشأ هوائي FPC من هوائي ثنائي الفينيل متعدد الكلور على متن الطائرة. نظرًا لقيود حجم سماعة الرأس TWS ، لا يمكن أن تستوعب المساحة الموجودة على اللوحة الأم الداخلية الهوائي. يكافئ هوائي FPC إخراج دائرة الهوائي من لوحة الدوائر المطبوعة واستخدام معادن خارجية أخرى لجعل الهوائي مكونًا منفصلاً. بحيث يمكن وضعها بشكل أفضل في المساحة الداخلية لسماعة الرأس TWS.
يمكن تحقيق هوائي FPC من خلال مصنع لوحة PCB للوحة الناعمة والمواد المرنة.
المزايا: تنطبق على معظم المنتجات الإلكترونية الصغيرة ، نطاقات التردد التي يمكن تصنيعها غنية أيضًا ، والأداء أفضل ، والتكلفة أقل.
العيوب: يحتاج كل منتج إلى التصحيح الفردي وتصحيحه يدويًا.

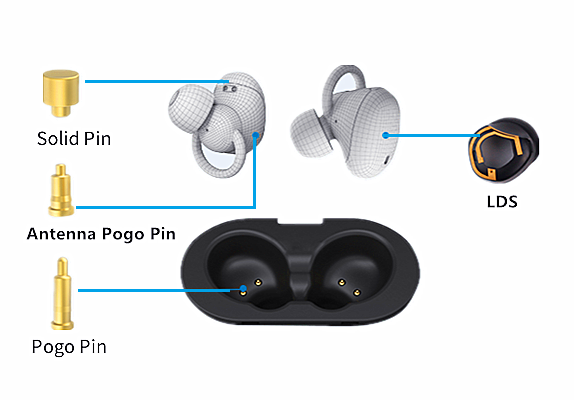

3. هوائي LDS
هوائي LDS هو ترقية أخرى لهوائي FPC. على الرغم من أن هوائي FPC كان قادرًا على استخدام المساحة الداخلية لسماعة الرأس إلى حد كبير ، إلا أنه لا يزال بحاجة إلى مستوى مسطح لتوصيله.
يستخدم هوائي LDS تقنية الصب المباشر بالليزر ، والتي تستخدم تقنية الليزر لتشكيل أنماط الهوائي المعدنية مباشرة على الأقواس ، وألواح الغطاء ، وما إلى ذلك ، والتي يمكن وضعها بالليزر على الأسطح غير المنتظمة داخل سماعات الأذن ، مما يزيد من الاستفادة من المساحة الداخلية لسماعات الأذن.
يمكن لمصنعي هوائي LDS للمعالجة بالليزر وتكنولوجيا الليزر وتقنية الطلاء الكهربائي دعمه.
المزايا: يمكن دعم جميع الاتجاهات ولها قبول قوي.
العيوب: التكلفة أغلى وهناك متطلبات خاصة لمادة السطح الخارجي للمنتج.
4. هوائي سيراميك

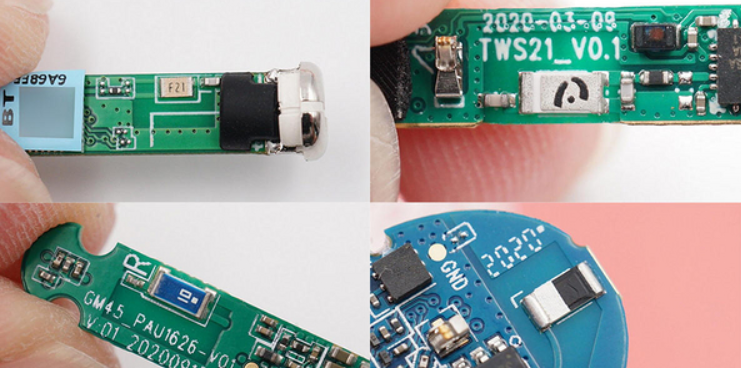

هوائي السيراميك هو منتج هوائي آخر يستخدم على نطاق واسع في أجهزة وحدة Bluetooth. سمي على اسم استخدام قذائف السيراميك. وهي مقسمة بشكل أساسي إلى نوعين: هوائي خزفي بلوك وهوائي خزفي متعدد الطبقات.
يقوم هوائي الكتلة الخزفية بطباعة الجزء المعدني من الهوائي على سطح السيراميك السريع ، ويمكن طباعة هوائي السيراميك متعدد الطبقات على كل طبقة عازلة من السيراميك وفقًا لمتطلبات التصميم ، وبالتالي تقليل حجم الهوائي.
المزايا: الحجم الصغير ، التطبيق السهل ، التكلفة المنخفضة ، الأداء الجيد ، وشغل مساحة صغيرة فقط.
العيوب: متطلبات منطقة التطهير عالية نسبيًا ، والاتجاه واحد نسبيًا ، وهناك متطلبات للوضع.

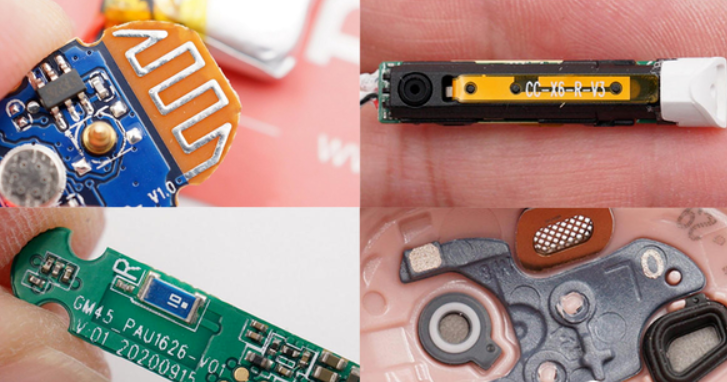

لقد تعلمنا من التفكيك السابق لسماعات الأذن TWS أنه نظرًا لقيود الحجم ، نادرًا ما تستخدم هوائيات PCB المدمجة في سماعات الأذن TWS. اختر وفقًا لاحتياجات منتجاتك ، فلا يوجد نوع ثابت للاستخدام.
كيفية اختيار الهوائي المناسب
من الناحية النظرية ، من حيث التكلفة ، تكلف هوائيات PCB و FPC أقل ، والهوائيات الخزفية معتدلة ، وهوائيات LDS أغلى ؛ وفيما يتعلق باستخدام المساحة ، فإن هوائيات LDS هي الأكثر مرونة ويمكنها الاستفادة الكاملة من المساحة الداخلية لسماعة الرأس.
من حيث الأداء ، تعد إمكانيات الإرسال والاستقبال للهوائيات الخارجية أفضل بشكل عام من تلك الموجودة في الهوائيات المدمجة. تم تصميم سماعات الرأس TWS بهوائيات مدمجة نظرًا لقيود الحجم ومتطلبات النقل. الأداء مشابه نسبيًا ، ومن الضروري النظر بشكل شامل في مجموعة متنوعة من العوامل لاختيار هوائي مناسب.
يؤثر تصميم هوائي Bluetooth الخاص بسماعة TWS على جودة نقل اتصال Bluetooth ، والذي بدوره يؤثر على تجربة المستخدم الفعلية. يتأثر اختيار هوائيات Bluetooth بالعديد من العوامل مثل الأداء ونطاق التردد والتكلفة ومساحة الاستخدام. فقط من خلال مراعاة ظروف المنتج المحددة وسيناريوهات الاستخدام واختيار الهوائي المناسب ، يمكن تحقيق أقصى أداء للمنتج.
