الآن يشتري المزيد والمزيد من الناس سيارات للنقل والسفر لمسافات طويلة وتسليم البضائع ، والتي يمكن القول أنها جزء من الحياة. يقضي الأشخاص وقتًا أطول في السيارة ويستخدمون أحيانًا هواتفهم المحمولة لمشاهدة مقاطع الفيديو أو تشغيل الكمبيوتر للعمل المكتبي في السيارة. مع بقاء الأشخاص لفترة أطول في السيارة ، يمكن لشاحن السيارة شحن الهواتف المحمولة وأجهزة الكمبيوتر المحمولة وغيرها من المعدات المكتبية في السيارة. بطبيعة الحال ، لا يقل أهمية عن كنز الشحن ، وهو ملحق مهم لا غنى عنه لكل مالك سيارة.

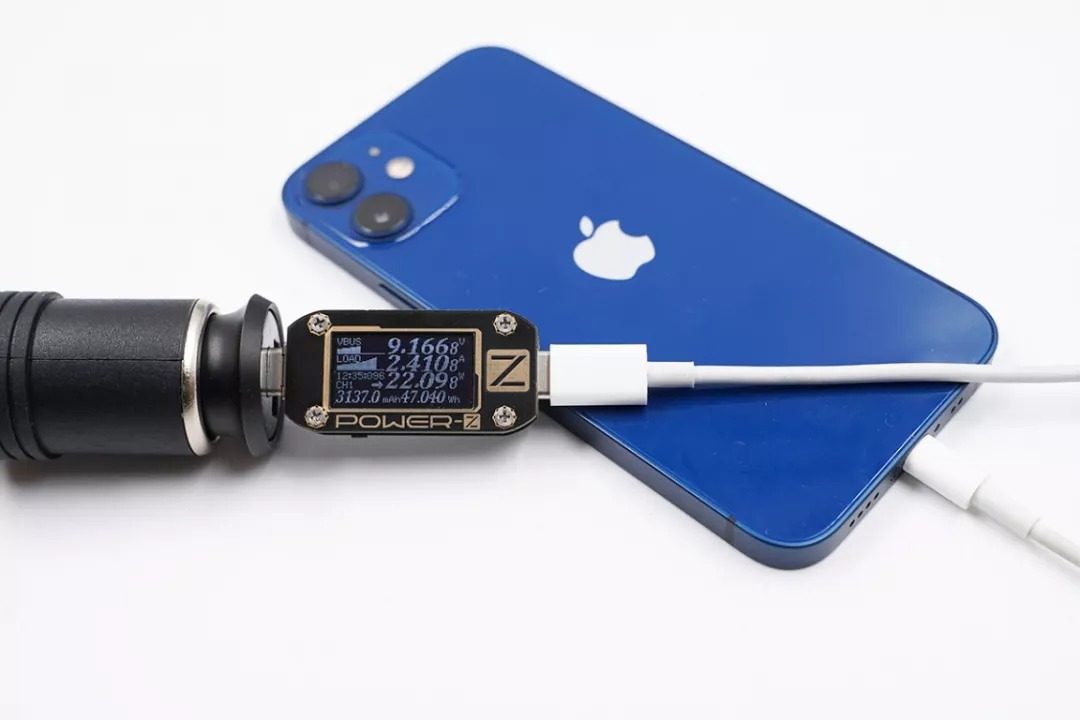

يتم إدخال شاحن السيارة في مقبس ولاعة السجائر ، مدعوم من بطارية السيارة ، ومخرجات السيارة 12 فولت ، ومخرجات الشاحنة 24 فولت ، وشاحن السيارة يحول الجهد 5V / 9V / 10V / 12V المقبول للهاتف المحمول ، إلخ. يمكن أيضًا تشغيل شواحن السيارات عالية الطاقة من خلال زيادة باك المدمجة التي تعزز الجهد إلى 15 فولت و 20 فولت لشحن الهواتف المحمولة وأجهزة الكمبيوتر المحمولة. تستخدم شواحن السيارات منخفضة الطاقة عادةً بنية متدرجة ، والتي يمكن أن تلبي الشحن العام للهاتف المحمول. على سبيل المثال ، فيما يلي نوعان من أجهزة شحن السيارات عالية الطاقة المعززة.
مع الزيادة الكبيرة في طاقة الشحن للهواتف المحمولة ، من خلال الدائرة المدمجة ذات الكفاءة العالية والمتزامنة عالية الطاقة ، فقد اتبعت الطاقة الناتجة لشاحن السيارة على خطى الشاحن. وصلت طاقة الخرج إلى 100 واط ، وهو الحد الأعلى لـ USB PD3. الاستخدام العادي للكمبيوتر.

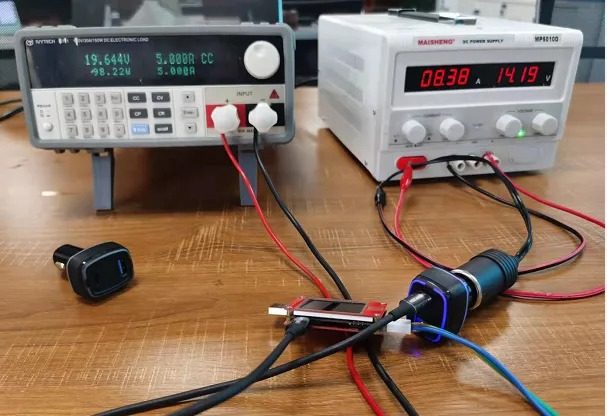

اختبرت شبكة رأس الشحن وحدة التحكم الجديدة SW7203 ثنائية الاتجاه المتزامنة لتعزيز باك التي أطلقتها Zhirong. يعتمد الاختبار على إدخال 12 فولت ، ومخرج التعزيز هو 20 فولت 5 أمبير لمحاكاة مشهد شحن 100 وات لجهاز كمبيوتر محمول. وصل تيار الإدخال للوحة عرض البطارية التناظرية إلى 8.7 أمبير ، مما يعني أنه عندما نستخدم شاحن سيارة عالي الطاقة لشحن أجهزة الكمبيوتر المحمولة والهواتف المحمولة في السيارة ، فقد يكون الحد الأقصى للتيار قريبًا من الحد الأعلى لتيار الإخراج من ولاعة السجائر 10 أ. ما يلي هو اختبار 100W لجسم تعبئة السيارة عالية الطاقة.
مع شعبية USB PD ، أطلقت العديد من العلامات التجارية شواحن سيارات تدعم خرج 100 واط. من خلال تفكيك شواحن السيارات المختلفة من خلال شبكة رأس الشحن ، تستخدم شواحن السيارات هذه الكشتبانات عالية التيار بدلاً من الكشتبانات التقليدية دون استثناء. ربيع إيجابي.
إذن ما هي فوائد استخدام كشتبان عالي التيار بدلًا من الزنبرك؟ يمكن أن تجعل العديد من الشركات المصنعة تتخلى عن استخدام أعمدة الزنبرك الإيجابية. يجب أن يتمتع الكشتبان عالي التيار بالعديد من المزايا حتى يستخدمه المصنعون بالإجماع. فيما يلي الاستخدام الفعلي للكشتبانات بهيكلين مختلفين.
يحتوي شاحن السيارة 160 واط على دائرة مدمجة لزيادة خرج الطاقة بقوة 100 واط ودائرتين مستقلتين للتنحي ، بإجمالي ثلاثة مخرجات مستقلة ، مما يوفر طاقة خرج تبلغ 100 واط بالإضافة إلى 30 واط بالإضافة إلى 30 واط. يمكن أن نرى من التفكيك أن شاحن السيارة يستخدم مجموعة من لوحات الدوائر المتعددة للحام ، ويتم توصيل لوحي الدوائر الأكبر من خلال اللوحة الصغيرة للكشتبان الموجب.
نظرًا لأن شاحن السيارة عالي الطاقة يحتوي على دائرة دعم باك مدمجة ، فهناك العديد من المكونات والتصميم أكثر تعقيدًا. عادة ، يتم دمج العديد من مركبات ثنائي الفينيل متعدد الكلور ولحامها بالداخل. يمكن أن يؤدي لحام الكشتبان بلوحة صغيرة ، من ناحية ، إلى إصلاح ودعم هيكل لوحة الدائرة الداخلية. من ناحية أخرى ، يمكن أيضًا تبديد الحرارة الناتجة عن الكشتبان الإيجابي عندما يتدفق تيار كبير عبر ثنائي الفينيل متعدد الكلور لتجنب درجات الحرارة المرتفعة من التأثير على أداء الزنبرك الداخلي لـ POGO PIN.

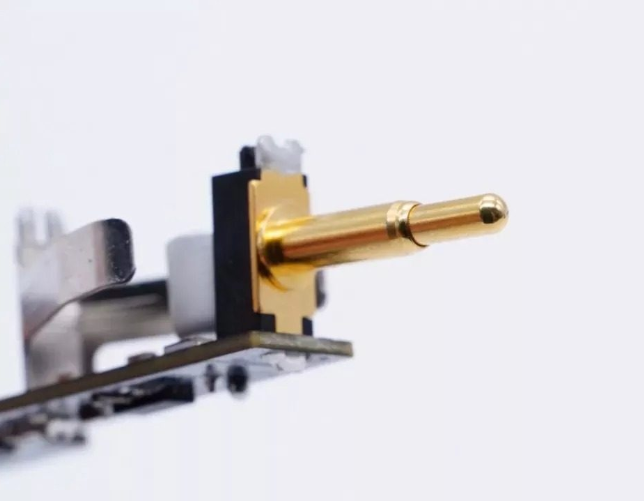

يتكون الكشتبان عالي التيار المستخدم في القطب الموجب لشاحن السيارة من ثلاثة أجزاء ، والتي تنقسم إلى عمود إبرة صلب ، والذي يوفر زنبركًا مرنًا وأنبوب إبرة صدفي. ضع الزنبرك وعمود الإبرة في أنبوب الإبرة ، ثم ثبت الجزء العلوي من أنبوب الإبرة لإصلاح عمود الإبرة لإنتاج كشتبان. من بينها ، رأس الكشتبان صلب ، والصدفة سميكة الجدران ، ذات قوة ميكانيكية عالية وقدرة تدفق. يتدفق التيار مباشرة من عمود الإبرة وأنبوب الإبرة طوال العملية بأكملها ، ولا يمر الاتصال المباشر عبر الزنبرك ، مما يتجنب مشكلة تسخين الزنبرك والشيخوخة.
وجميع دبابيس التيار العالي مطلية بالذهب بكثافة ، مع اتصال جيد ومقاومة للتآكل ، وجدران سميكة ومطلية بالذهب السميك ، ومقاومة منخفضة. علاوة على ذلك ، فإن الطبقة المطلية بالذهب لن تتأكسد في ظل ظروف درجات الحرارة العالية ولها عمر خدمة طويل. إنها طريقة الاتصال الإيجابية المفضلة لشواحن السيارات عالية الطاقة.
