ما الذي يجب الانتباه إليه عند لحام دبابيس البوجو؟
مثل معظم الموصلات ، تتمتع دبابيس البوجو بدرجة معينة من مقاومة الحرارة. لا يمكن للمواد الأساسية والزنبركية القياسية أن تتحمل الحرارة أو عملية إعادة تدفق القصدير لمرة واحدة. إذا كنت تخطط لتكرار العملية ، فيرجى الاتصال بنا وسنساعدك في اختيار المسبار والمواد التي تلبي احتياجاتك على أفضل وجه ، وذلك لتجنب مشاكل المتابعة.

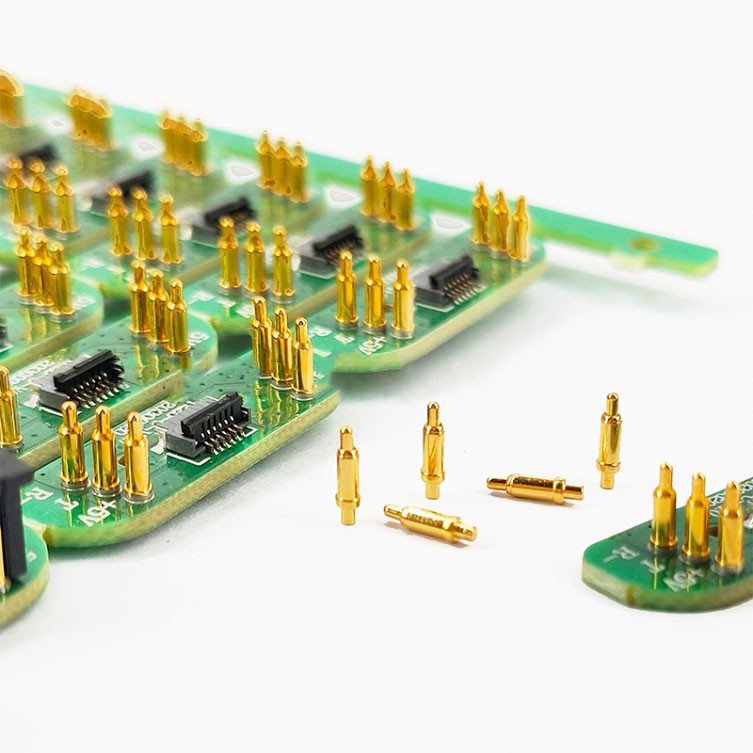

كيف تصمم حجم لوحة الدوائر (PCB) لموصل دبوس البوجو؟
بشكل عام ، يجب حجز مسافة نصف القطر للوحة الدائرة أكثر من {{0}. 3 مم في نهاية دبوس البوجو ، يجب حجز نصف قطر سطح معجون اللحام أكثر من {{4} } .4mm للحلقة المحدبة ، وطول طرف الذيل يجب أن يكون على الأقل 0.4 مم أكثر من سمك لوحة الدائرة. ولكن بالطبع ، يجب أن تستند البيانات المذكورة أعلاه إلى التسامح الداخلي المعقول والحد الأدنى من التباعد بين إبرة واحدة.
كيف تصمم أبعاد لوحة الدوائر المرنة (FPC) لموصلات دبوس البوجو؟
لا يختلف كثيرًا عن لوحة الدوائر العامة. الاختلاف الأكبر هو أنه بعد خصم لوحة الدائرة المرنة ، يجب حجز 0. 1 مم إضافي في ذيل الإبرة المفردة.
كيفية تحديد حجم لوحة الدوائر (PBC) لحام موصلات دبوس بوجو؟
بالنسبة للجزء الملامس لمعجون اللحام ، يجب حجز نصف قطر دبوس بوجو إضافي يبلغ 0. يجب حجز 5 مم.
