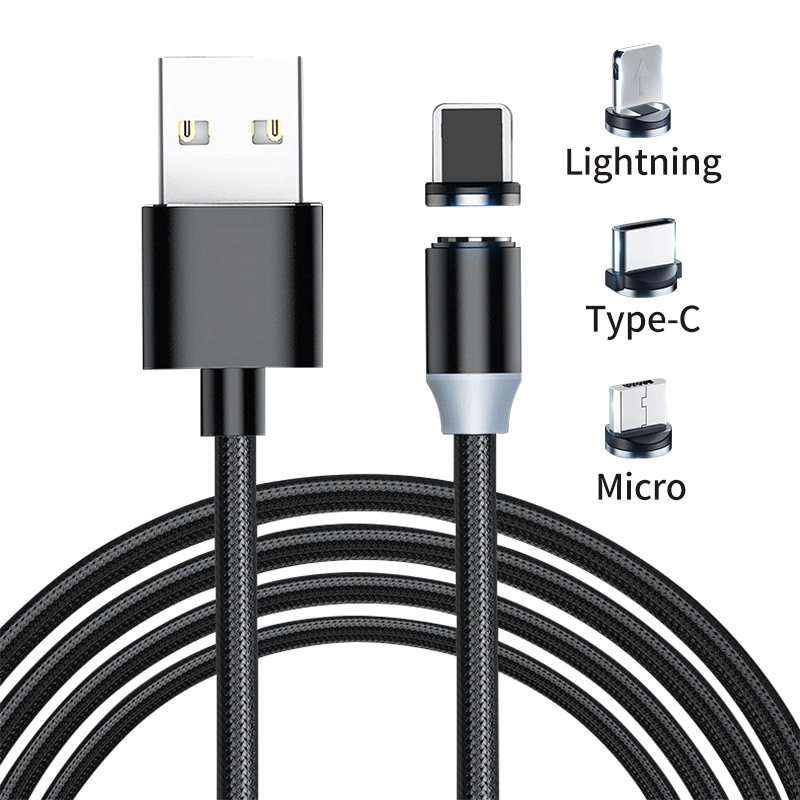

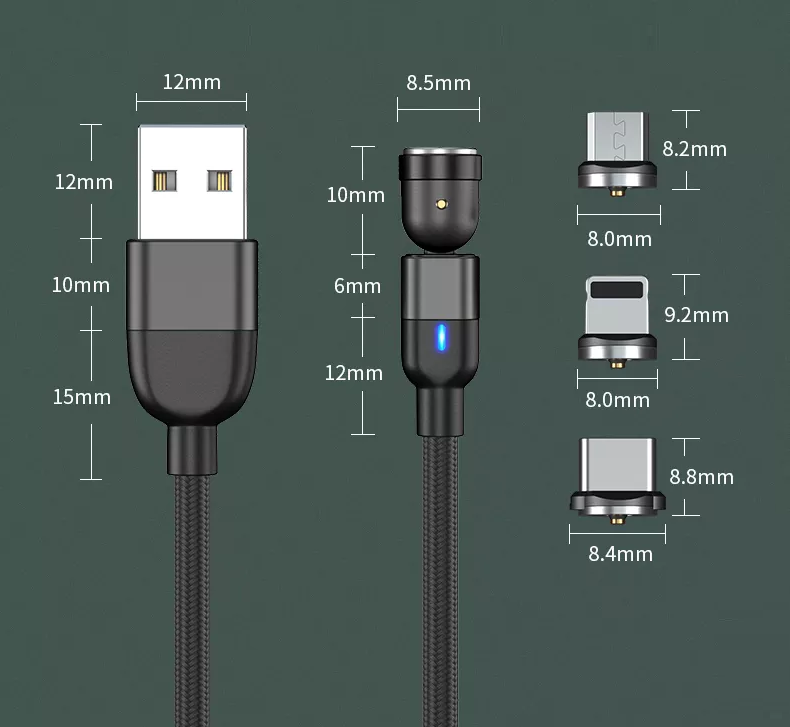

موصل دبوس بوجو من النوع C
الموصل من النوع C هو حل موصل واحد للبيانات والطاقة وتطبيقات A / V ، ملفه النحيف مناسب للأجهزة المحمولة ، وهو متين بدرجة كافية للتطبيقات الصناعية. واجهة -C ، نظرًا لسيناريوهات التطبيق المتزايدة للموصلات من النوع C ، سيتم فرض متطلبات الأداء على عوامل مثل الإشارات عالية التردد والخصائص الميكانيكية والأداء الكهربائي والتغيرات البيئية. لذلك ، يحتاج المصنعون إلى مجموعة كاملة من الاختبارات عند إنتاج المنتجات ذات الصلة. يمكن أن تضمن خطة الاعتماد والمساعدة والاستشارة من المختبرات المهنية (معلومات الصناعة 丨 GRL توسيع مختبر Dongguan وإضافة قدرات اختبار جديدة) أن المنتجات تلبي شروط الجودة وتعرض بشكل مثالي المتطلبات الوظيفية ؛ ستختبر المختبرات المهنية وهيئات إصدار الشهادات أيضًا (الاختبار الكهربائي) والاختبار الميكانيكي (الاختبار الميكانيكي) والاختبار البيئي (الاختبار البيئي) محتوى الاختبار المطلوب لإجراء التحقق من الاختبار ذي الصلة لضمان أن منتجات الشركة المصنعة يمكن أن تفي بمعايير الجمعية ، تم التحقق من الشركة المصنعة في مركز الاعتماد والاختبار المرتبط في هذه العملية ، سيتم أيضًا حصاد معلمات الإنتاج لتسهيل الإنتاج اللاحق ؛ لضمان موثوقية واستمرارية المنتج ، سوف نفهم اليوم بإيجاز عملية إنتاج هذه الواجهة
وصف موجز لعملية تصنيع الموصلات من النوع C ، يمكن تقسيم العملية إلى أربع خطوات تصنيع رئيسية: الختم والطلاء الكهربائي (PlaTIng) والقولبة بالحقن (التشكيل) والتجميع (التجميع).
ختم
عادة ما تبدأ عملية تصنيع الموصلات من النوع C بسدادة مختومة. يعتمد الختم على آلات ختم عالية السرعة كبيرة ومتوسطة الحجم ، وموصلات من النوع C (مقابس) مختومة من شرائح معدنية رفيعة. يتم إرسال أحد طرفي الملف الكبير للشريط المعدني إلى الطرف الأمامي لآلة التثقيب ، ويتم لف الطرف الآخر حول العجلة اللامتراكزة عبر طاولة تشغيل الضغط الهيدروليكي لآلة التثقيب.
عملية الطلاء الكهربائي (PlaTIng)
بعد اكتمال ختم دبوس الموصل ، تكون العملية التالية هي عملية الطلاء الكهربائي (PlaTIng) ؛ في هذه المرحلة ، سيتم طلاء سطح التلامس الإلكتروني للموصل بطبقات مختلفة من المواد المعدنية ، والطلاء الكهربائي بالنيكل ، والطلاء الكهربائي بالقصدير ، والطلاء شبه الذهبي ، وتجنب أكسدة الهواء وتحسين الموصلية. تحدث أيضًا مشكلة مشابهة لمرحلة الختم ، مثل التواء الدبوس أو كسره أو تشوهه ، عند إدخال المسامير المختومة في معدات الطلاء الكهربائي. سوف يتم أيضًا تشويه المسامير أو تصدعها أو تشوهها أثناء العملية الكاملة لتغذية المسامير المختومة في معدات الطلاء الكهربائي. ومن السهل جدًا اكتشاف أوجه القصور في هذه الجودة بناءً على التقنية المذكورة أعلاه. ومع ذلك ، بالنسبة لمعظم موردي أنظمة رؤية الماكينة ، تظل العديد من عيوب الجودة في عملية الطلاء الكهربائي "منطقة محظورة" لأنظمة الفحص. يريد مصنعو الموصلات من النوع C أنظمة فحص يمكنها اكتشاف مجموعة متنوعة من العيوب غير المتسقة ، مثل الخدوش الصغيرة والثقوب ذات الثقوب ، على الأسطح المطلية لدبابيس الموصل. بينما يمكن التعرف على هذه العيوب بسهولة على المنتجات الأخرى (مثل قيعان علب الألمنيوم أو الأسطح المسطحة نسبيًا) ؛ نظرًا لتصميم السطح غير المنتظم والزاوية لمعظم موصلات Type-C ، يصعب على أنظمة الفحص البصري تحديد هذه العيوب الدقيقة المطلوبة للصورة.
صب حقن (صب)
يشير قولبة الحقن (Molding) إلى مقعد الصندوق البلاستيكي لموصل USB الإلكتروني الذي تم تشكيله عن طريق إدخال البلاستيك المصهور في فيلم إطار المواد المعدنية ، ثم التبريد والتشكيل بسرعة. عندما يفشل البلاستيك المصهور في ملء الغشاء ، يحدث ما يسمى "التسرب" ؛ هذا عيب نموذجي يجب اكتشافه في مرحلة القولبة بالحقن. تشمل العيوب الأخرى ملء المقابس أو انسدادها جزئيًا (يجب أن تظل هذه المقابس نظيفة وسلسة من أجل التوصيل المناسب بالمسامير بعد التجميع). تعد أنظمة رؤية الماكينة لفحص جودة ما بعد الحقن سهلة التنفيذ نسبيًا ، حيث يمكن تحديد التسريبات في حاملات الخراطيش والرافعات الموصلة بسهولة باستخدام الإضاءة الخلفية. إنه عيب نموذجي يجب فحصه في عملية القولبة بالحقن. تشمل العيوب الأخرى الانسداد الكامل أو الجزئي للمآخذ (التي يجب أن تظل نظيفة وخالية من العوائق للتزاوج الصحيح مع المسامير في التجميع النهائي).
حَشد
العملية النهائية لتصنيع الموصل من النوع C هي تجميع المنتج النهائي (التجميع). هناك طريقتان لتوصيل وتجميع المسامير بعملية الطلاء الكهربائي ومقعد الصندوق المصبوب بالحقن: المقابس الفردية أو المقابس المدمجة. يتم توصيل دبوس واحد في كل مرة ؛ يتم تشكيل القابس المركب في زوج من المقابس لتشكيل زوج من المقابس ، مما يعني أن عدة دبابيس متصلة بمقبس الصندوق في وقت واحد. بغض النظر عن طريقة التوصيل المستخدمة للتجميع ، تحتاج الشركة المصنعة إلى اكتشاف ما إذا كانت جميع القوابس بها تسرب وموضع صحيح أثناء مرحلة التجميع ، للتأكد من أن جميع المسامير لا يمكن أن تحتوي على جميع الأخطاء والتسريبات ويجب أن يكون الوضع الدقيق مناسبًا.
عملية التحقق من اختبار الموصل من النوع C
قوة الإدراج
يشير اختبار قوة إدخال الموصل إلى القوة المطلوبة لإدخال وسحب الموصلات الإلكترونية عند طرفي طرفي الذكر والأنثى. تنطبق الاختبارات التالية على قوة الإدخال ، وقوة الاستخراج ، وقوة الاحتفاظ بالبلاستيك ، والاستخدام. تعد قوة المكون الإضافي خاصية ميكانيكية مهمة ومعلمة للموصل ، ويؤثر حجمها على إحساس الموصل وهيكل تصميمه الداخلي. في الوقت الحالي ، يمكن استخدام قوة التوصيل للموصل من اللوحة إلى اللوحة ، وهو الهاتف المحمول الأكثر استخدامًا ، ويمكن استخدام وحدة إبرة مجهرية الشظية التي يمكنها نقل إشارة التيار والتوصيل في الاختبار ، وهو أمر مفيد للاستقرار من الاختبار. يمكنه نقل تيار كبير في نطاق 1-50 أ ، التيار الزائد مستقر وسلس ، وله وظيفة اتصال جيدة. نريد الآن بالنسبة لاختبار قوة الإدخال ، نختبر أولاً المتانة 10 مرات ، 000 مرة ، والحالة 200 مرة لمدة ساعة واحدة وخمسين ساعة.
مدة الاختبار 50 ساعة ، بمتوسط 200 مرة في الساعة
اختبار عالي التردد
من حيث الوظيفة ، اعتاد USB أن يكون مجرد كابل ، ولكن مع تدخل شريحة Emark من USB3.1 ، يجب أن يُقال أن الكبل اليوم هو جهاز رابط ، وبالتالي فإن التعقيد مختلف تمامًا. يجب أن تكون الوظائف الموجودة على الشريحة أكثر قوة (التشفير والضغط وما إلى ذلك) ، ولكن في الواقع ، تكون معظم كبلات USB الحالية متصلة بالإنترنت دائمًا ، وتتمثل الوظيفة في نقل البيانات (المتطلبات الفعلية للتردد العالي للمقبس لها تأثير ضئيل على نقل البيانات. لذلك ، باستثناء الجزء المرسل إلى الجمعية للاختبار ، فإن الموصلات العادية ذات الإنتاج الضخم لا تختبر أداء مقاومة التردد العالي) ، وشحن الجهاز (حاليًا أكبر وظيفة لتطبيقنا هي لشحن الجهاز ، على الرغم من وجود وظيفة بيانات ، فإن سيناريو التطبيق الفعلي شديد جدًا إذا كنت ترغب في حماية هذه الوظائف ، فأنت بحاجة إلى البدء من تطبيق التصميم والإنتاج للموصل ، لذلك هناك العديد من تطبيقات التصميم في الموصل. من المحتمل أن يتم حذف المواد والعزل والوقاية من قصر الدوائر بين المحطات والقذائف وبعض الوصلات منخفضة التكلفة بشكل مباشر. وتسمى موصلات الإصدار القتالي. الشركات المصنعة بجودة لا ينصح باستخدامها ، وستكون هناك مشاكل لا تنتهي.
