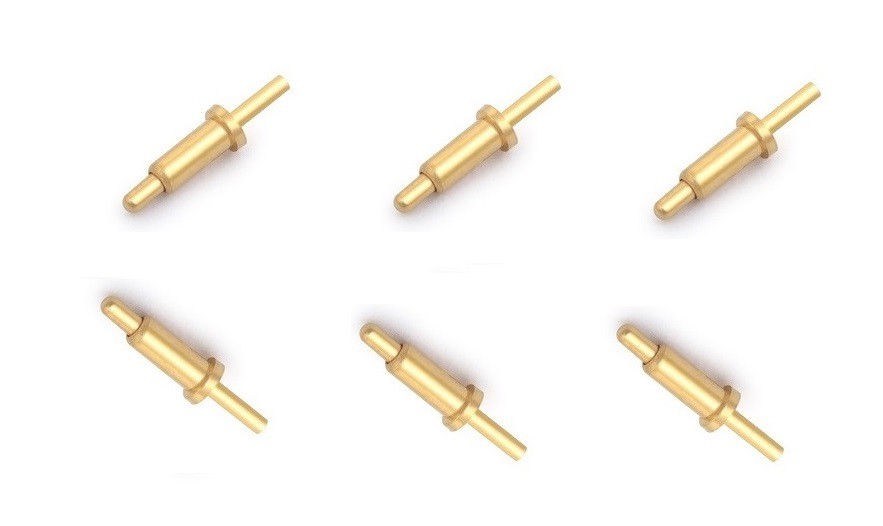

دبوس البوجو المحمل بنابض الغمس
دبابيس البوجو ذات الحزمة المزدوجة في الخط (الإنجليزية: الحزمة المزدوجة في الخط) ، والمعروفة أيضًا باسم حزمة DIP أو حزمة DIP ، والمختصرة باسم DIP أو DIL ، هي طريقة تغليف للدوائر المتكاملة. شكل الدائرة المتكاملة مستطيل. يوجد صفان متوازيان من المسامير المعدنية على الجانب ، يُطلق عليهما رؤوس دبوس البوجو. يمكن لحام المكونات المعبأة DIP في فتحات مطلية على لوحة الدوائر المطبوعة ، أو إدخالها في مآخذ DIP.
دبوس البوجو المحمل بنابض الغمس
تحتوي شريحة وحدة المعالجة المركزية DIP pogo pin المعبأة على صفين من المسامير التي يجب إدخالها في مقبس الشريحة بهيكل DIP. بالطبع ، يمكن أيضًا إدخالها مباشرة في لوحة دوائر كهربائية بنفس عدد فتحات اللحام والترتيب الهندسي للحام. يجب توصيل الرقائق المعبأة DIP وفصلها من مقبس الشريحة بعناية خاصة لتجنب تلف المسامير. أشكال هيكل حزمة DIP هي السيراميك متعدد الطبقات DIP DIP ، السيراميك أحادي الطبقة DIP DIP ، إطار الرصاص DIP (بما في ذلك نوع الختم الزجاجي الخزفي ، نوع هيكل التغليف البلاستيكي ، نوع التغليف الزجاجي ذو الذوبان المنخفض للسيراميك) انتظر.
دبوس البوجو المحمل بنابض الغمس
حزمة DIP شائعة الاستخدام تتوافق مع معيار JEDEC ، والمسافة (الملعب) بين الدبابيس هي {{0}. 1 بوصة (2.54 مم). تعتمد المسافة بين صفين من الدبابيس (تباعد الصفوف ، وتباعد الصفوف) على عدد الدبابيس ، والأكثر شيوعًا هو 0. 3 بوصات (7.62 ملم) أو 0. 6 بوصات (15.24 ملم) ). المسافات الأخرى الأقل شيوعًا هي 0. 4 "(1 {{2 0}. 16 ملم) أو 0. 9" (22. 86 ملم) ، وبعض تحتوي الحزم على مسافة 0. 07 بوصة (1.778 مم) ومسافة خط 0.3 بوصة أو 0.6 بوصة أو 0.75 بوصة.
حزم دبوس DIP-pogo المستخدمة في الاتحاد السوفيتي السابق ودول أوروبا الشرقية قريبة تقريبًا من معيار JEDEC ، ولكنها تستخدم الميل المتري 2.5 مم بدلاً من الإمبراطوري 0. 1 بوصة (2.54 مم).
دائمًا ما يكون عدد الدبابيس في حزمة DIP عددًا زوجيًا. مع {0}. تباعد أسطر 3 بوصات ، 8 إلى 24 عددًا مفصلاً ، ويتم أحيانًا مشاهدة الحزم التي تحتوي على 4 أو 28 سنًا. عدد دبابيس المفاصل هو 24 أو 28 أو 32 أو 40 إذا كان الصف يبلغ التباعد 0.6 بوصة ، وتتوفر أيضًا الحزم التي تحتوي على 36 أو 48 أو 52 سنًا. تحتوي وحدات المعالجة المركزية مثل Motorola 68000 و Zilog Z180 على عدد أسنان يبلغ 64 ، وهو الحد الأقصى لعدد الدبوس لحزمة DIP شائعة الاستخدام.
