من "المظهر" إلى "الداخلي" ، قم بفرز تكوين سماعات الرأس TWS بشكل شامل
تعد سماعات TWS منتجًا شائعًا جدًا في سوق الإلكترونيات الاستهلاكية الحالي. تطلق العلامات التجارية للهواتف المحمولة ومصنعي الصوت التقليديين والعلامات التجارية الجديدة لسماعات الأذن TWS منتجات جديدة باستمرار. مع تحسين أداء المنتج والإثراء المستمر للوظائف ، تم التعرف عليه من قبل المزيد والمزيد من المستهلكين ، وشعبية المستخدمين بسرعة ، واستمر السوق في التوسع.
أدى التطور السريع لسماعات TWS أيضًا إلى دفع النمو السريع للمبيعات في سلاسل الصناعة ذات الصلة مثل رقائق التحكم الرئيسية ، و ICs لإدارة الطاقة ، وشرائح مستقبل الشحن اللاسلكي ، وبطاريات صندوق الشحن ، وبطاريات Earbud ، وأجهزة الاستشعار. لزيادة تعزيز القدرة التنافسية في السوق ، يتم باستمرار ترقية منتجات سلسلة الصناعة ذات الصلة ، والتي عززت تحسين أداء ووظيفة وجودة سماعات الأذن TWS ، وشكلت دائرة حميدة لتعزيز التطوير المستقر والصحي لسماعات الأذن TWS سوق.
تواصل I Love Audio Network الاهتمام بسوق سماعات الأذن TWS ، وتشارك أحدث معلومات السوق وأخبار المنتجات للأصدقاء في الوقت الفعلي ، وأصدرت على التوالي ما يقرب من 300 تقرير تفكيك. وهذه المرة ، أحب إعداد قائمة كاملة بأجزاء سماعات TWS للجميع بناءً على التفكيك ، ومعرفة عدد الأجزاء اللازمة لبناء سماعة TWS ~
1. تفسير منتجات سماعة الرأس TWS
سماعات TWS هي سماعات أذن True Wireless Stereo ، والتي تتخلى تمامًا عن طريقة الاتصال السلكي من الخارج ، وتحقق بشكل أساسي الإرسال اللاسلكي من خلال تقنية Bluetooth. تتمثل الوظائف الرئيسية في الاستماع إلى الأغاني والتحدث ومشاهدة مقاطع الفيديو والألعاب وما إلى ذلك ، كما أن لديها إمكانات كبيرة لحمل بوابات الوسائط المتعددة في المستقبل.
من حيث شكل المنتج ، فإن أهم ميزة لسماعات TWS هي أن السماعتين موجودتان بشكل مستقل ، مع عدم توصيل السلك بجهاز الإدخال المحمول ولا الاتصال السلكي بين السماعتين. إنه يتجنب تمامًا قيود الأسلاك ويمكن ارتداؤه على كلتا الأذنين ، مما يوفر تجربة ارتداء مرنة ومريحة للغاية.

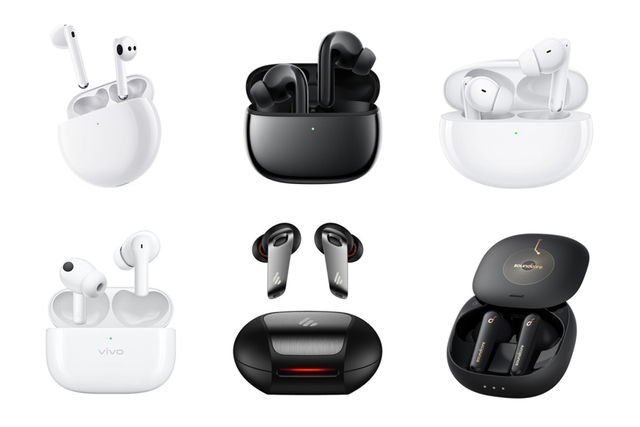

فيما يتعلق بتصميم المظهر ، تتبنى المنتجات السائدة في السوق حاليًا شكلين "مقبض" و "نوع حبة". تستخدم بعض المنتجات في السوق الرياضية بشكل أساسي هيكلًا أكثر ثباتًا لخطاف الأذن ، بالإضافة إلى سماعة رأس للتوصيل العظمي تحتك. تصميم فريد لمشبك الأذن.
بالإضافة إلى طريقة الارتداء المريحة ، هناك سبب آخر للشهرة السريعة لسماعات الأذن TWS وهو التعاون المثالي بين ملحقات الهاتف المحمول والهواتف المحمولة ، فضلاً عن التجربة الوظيفية الغنية مقارنة بسماعات الأذن التقليدية.
في بداية ولادتها ، تعرضت سماعة TWS لانتقادات بسبب جودة الصوت ، وعمر البطارية ، والتأخير ، وغيرها من المشكلات ، لكن تجربة ارتداء الملابس المريحة والتصميم الخفيف الوزن والعصري دون أي أسلاك اكتسبت الدفعة الأولى من المستخدمين. مع التقدم المستمر للتقنيات ذات الصلة ، تحسن أداء سماعات TWS تدريجيًا ، وبدأت مجموعة المستخدمين أيضًا في الزيادة على نطاق واسع.
في العامين الماضيين ، أدت إضافة العديد من الوظائف الجديدة مثل تقليل الضوضاء النشط وتقليل ضوضاء المكالمات والمؤثرات الصوتية المكانية والشحن اللاسلكي ووضع الألعاب وما إلى ذلك إلى تحسين تجربة استخدام سماعات الرأس TWS ومبيعات سماعات الرأس TWS ازدادت بسرعة. في الوقت الحاضر ، تمشي في الشارع وركوب وسائل النقل العام ، أصبحت سماعات الرأس TWS أكثر المنتجات شعبية مثل الهواتف المحمولة.
كمنتج صوتي ، لا تزال الوظيفة الأساسية لسماعات TWS تلبي احتياجات المستخدمين لتشغيل الموسيقى في أوقات الفراغ والترفيه والتنقل والمكتب وغيرها من السيناريوهات. مع ظهور منصات الفيديو القصيرة ، ينمو تطبيق سماعات الرأس TWS في عرض الأفلام بسرعة أيضًا.
تؤدي إضافة وظيفة تقليل ضوضاء المكالمات إلى جعل سماعة الرأس بعيدة عن الفم ، ولكنها يمكن أن توفر أيضًا تأثيرًا واضحًا للمكالمة ، بالإضافة إلى تجربة مكالمة مريحة ، مما يجعلها منتجًا ضروريًا للعديد من رجال الأعمال ؛ كما تم تحسين وظيفة تقليل الضوضاء النشطة. لا يزال بإمكان تجربة استخدام سماعات الرأس TWS تزويد المستخدمين بتأثيرات صوتية ومرئية واضحة في البيئات الصاخبة.
انطلاقًا من الاتجاه الحالي للتطبيق الوظيفي لسماعات الرأس TWS ، يمكن أيضًا تجهيز وظائف مثل المراقبة الصحية والرياضة في المستقبل. وقد يصبح أيضًا منتجًا مستقلاً مع تطور التكنولوجيا ، ويمكن تشغيل الصوت دون الاتصال بطرف جهاز الصوت. وأصبحت منفذ الوصول إلى إنترنت الأشياء ، لتوسيع سيناريوهات التطبيقات الغنية.
2. تفسير أجزاء سماعة TWS
من نموذج المنتج وتصميم المظهر والتطبيق الوظيفي لسماعات الأذن TWS أعلاه ، تحدثت عن سبب زيادة شعبية سماعات TWS في السنوات الأخيرة ، وأصبحت عنصرًا لا بد منه للناس. دعنا نلقي نظرة على الأجزاء المطلوبة لبناء سماعة رأس TWS من البداية إلى النهاية.

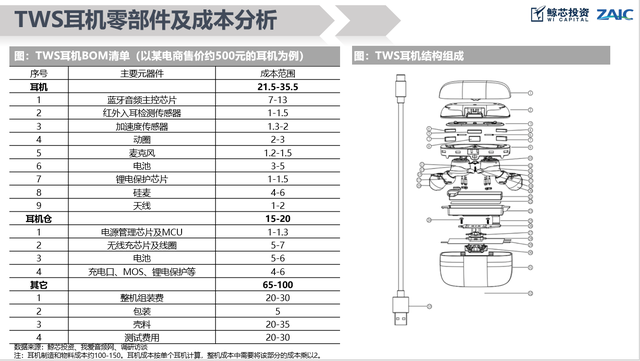

في الوقت الحالي ، تتكون منتجات سماعات الأذن TWS السائدة في السوق بشكل أساسي من صندوق شحن وسماعتي أذن يسار ويمين. تشتمل مكونات صندوق الشحن بخلاف الغلاف بشكل أساسي على شريحة إدارة الطاقة و MCU ، والبطارية ، وواجهة إدخال الطاقة ، وحماية بطارية الليثيوم IC ، و MOS ، وملف وشريحة استلام الشحن اللاسلكي (تدعم وظيفة الشحن اللاسلكي) ، بالإضافة إلى حمل و توصيل هذه المكونات لوحات ثنائي الفينيل متعدد الكلور ، كابلات FPC ، والأسلاك ، إلخ.
تشمل المكونات الرئيسية لسماعة الرأس مكبرات الصوت والبطاريات والميكروفونات والهوائيات وأجهزة استشعار الكشف داخل الأذن ومستشعرات اللمس ومستشعرات التسارع وشريحة التحكم الرئيسية في صوت Bluetooth وشريحة تقليل الضوضاء (تدعم الحد من الضوضاء النشطة) و IC حماية بطارية الليثيوم وذاكرة البرنامج ، إلخ. نظرًا لوجود سماعتين ، يجب تكوين جميع المكونات في أزواج.
1. ملحقات سماعة TWS

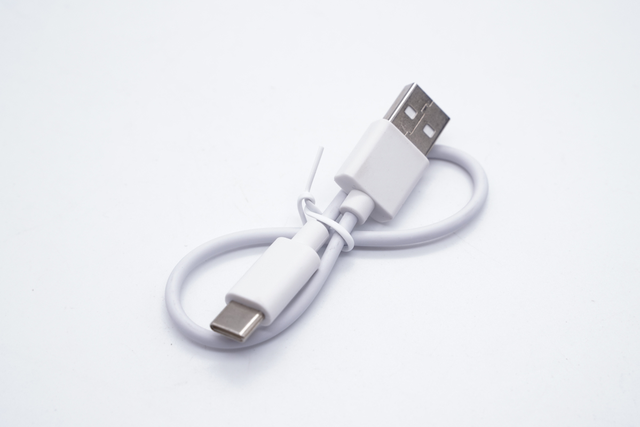

كابل الشحن
تم تحديث معظم كابلات شحن سماعات الرأس TWS الحالية إلى واجهات شحن من النوع C ، ولا يزال عدد قليل من المنتجات القديمة يستخدم واجهة Micro USB. كابل الشحن من النوع C متوافق مع الأجهزة المحمولة مثل هواتف Android وأجهزة الكمبيوتر والأجهزة اللوحية. لا يلزم سوى مجموعة واحدة من أجهزة الشحن لتنفيذه ، مما يحسن الملاءمة.

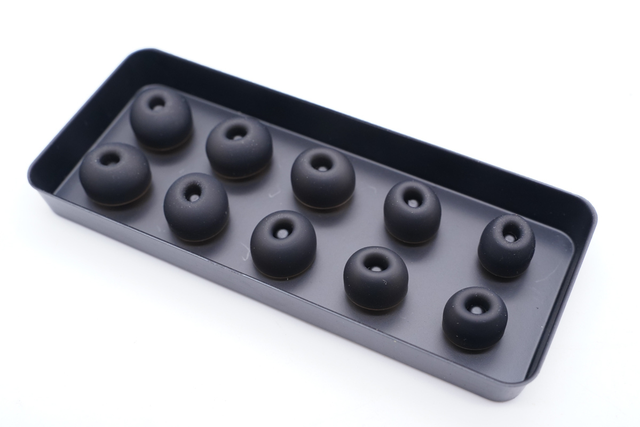

سدادات الأذن
سدادات الأذن هي ملحقات قياسية لسماعات الأذن. تخترق سدادات الأذن عمق قناة الأذن ، وتشكل مساحة مغلقة في قناة الأذن ، مما يحسن أداء تقليل الضوضاء ، ويوفر تجربة استماع أكثر غامرة ، ويحسن ثبات الارتداء.
تم تجهيز سماعات الأذن TWS الحالية في الغالب بأحجام كبيرة ومتوسطة وصغيرة لتلبية قنوات الأذن لمختلف المستخدمين. ومع ذلك ، هناك أيضًا العديد من منتجات العلامات التجارية المجهزة بسدادات أذن بأحجام أكثر لتعزيز تجربة ارتداء المستخدم.
2. صندوق شحن سماعة TWS
عفن
يعتبر العفن جزءًا مهمًا جدًا من عملية تصميم سماعات الأذن TWS. على عكس سماعات الأذن التي لا تحمل علامة تجارية ، والتي يمكن أن تستخدم قوالب ذكر رخيصة نسبيًا ، يتم تخصيص سماعات الأذن ذات العلامات التجارية في الغالب أو شراؤها مباشرةً ، مما يخلق فرقًا عن المنتجات الأخرى. تحسين القدرة التنافسية.
سيختلف سعر تطوير قوالب سماعات الأذن وفقًا لمتطلبات المنتج المختلفة ، بدءًا من 500 الأساسية ، 000 إلى مليون ومليونين. تؤثر جودة القالب بشكل مباشر على استقرار أداء المنتج وتجربة المستخدم.
عمود غطاء علبة الشحن ، المغناطيس
يتم استخدام هيكل عمود صندوق الشحن والمغناطيس بشكل أساسي في هيكل غطاء المفتاح الخاص بصندوق الشحن في سماعة الأذن TWS. يلعب الاثنان دورًا مكملًا. مع عنصر Hall ، تتحقق أيضًا وظيفة الاتصال / الفصل التلقائي لسماعة الأذن.
تعمل المنتجات المتوسطة إلى الراقية من المستوى الرئيسي بشكل جيد نسبيًا في هذا الصدد وتستخدم بشكل عام هيكل عمود معدني منفصل لتحسين القوة وعمر الخدمة. مع جاذبية / تنافر المغناطيس ، يبدو المفتاح سلسًا ومريحًا ، وليس من السهل إغلاقه تلقائيًا ، والهيكل مستقر للغاية بعد إغلاق الغطاء. تستخدم المنتجات منخفضة الجودة في الغالب هيكل عمود الدوران المتكامل ، والذي يسهل فتح الغطاء وإغلاقه تلقائيًا ، كما أن بعض المنتجات لها هيكل فضفاض.
لوحة الدوائر المطبوعة PCB
لوحات الدوائر المطبوعة ، والمعروفة أيضًا باسم لوحات الدوائر المطبوعة ، هي ناقلات للتوصيلات الكهربائية للمكونات الإلكترونية. سماعات TWS ليست استثناء. تتمثل الميزة الرئيسية لاستخدام لوحات الدوائر في تقليل أخطاء الأسلاك والتجميع إلى حد كبير ، وتحسين مستوى الأتمتة وعمالة الإنتاج.

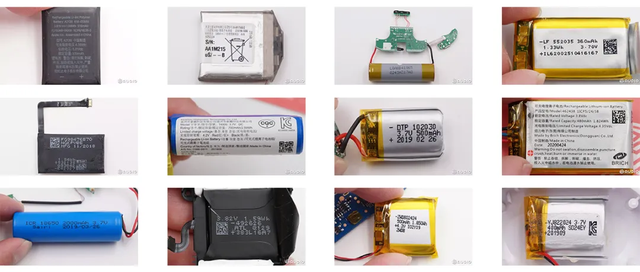

بطارية
عادة ما تكون البطاريات الموجودة في صندوق شحن سماعة الأذن TWS عبارة عن بطاريات بوليمر ناعمة العبوة ، والتي تنقسم بشكل أساسي إلى نوعين: بطاريات ناعمة المربعة وبطاريات أسطوانية ، وهي مسؤولة عن توفير الطاقة الاحتياطية لبطارية سماعة الأذن والدائرة الداخلية للبطارية. صندوق الشحن. في ظل الظروف العادية ، يتم استخدام بطارية واحدة فقط في صندوق الشحن ، وتبلغ السعة 300-600 ملي أمبير في الساعة. ولكن في الوقت الحالي ، بدأت بعض المنتجات في استخدام حل بطاريتين ، والذي يمكنه الاستفادة بشكل أفضل من المساحة الداخلية ، وزيادة سعة البطارية ، وبالتالي تحسين عمر البطارية الإجمالي.

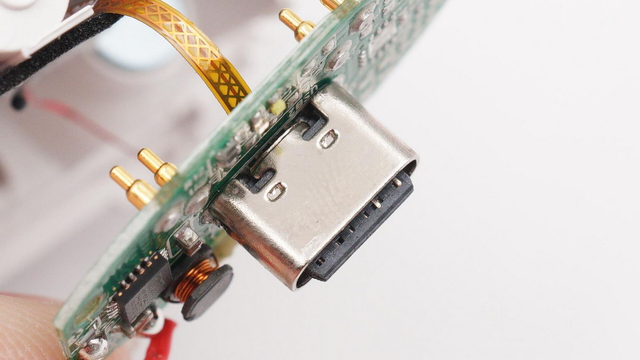

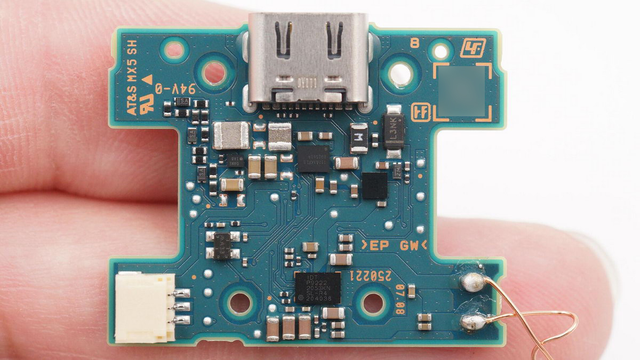

واجهة الشحن
USB Type-C هو أحدث معيار لشكل واجهة USB. تتميز واجهة Type-C بمزايا الحجم الصغير ويمكن استخدامها بغض النظر عن الواجهة الأمامية والخلفية. لديها براعة قوية في سوق الإلكترونيات الاستهلاكية الحالي. لذلك ، تم تحديث منتجات سماعات الأذن TWS الجديدة إلى واجهة Type-C ، ولا يوجد سوى عدد قليل من المنتجات القديمة المعروضة للبيع التي تحتوي على واجهة Micro USB.

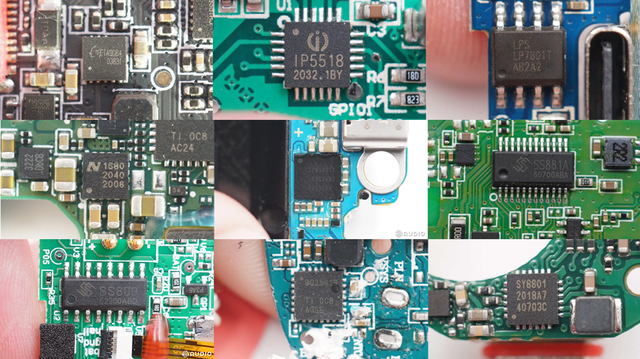

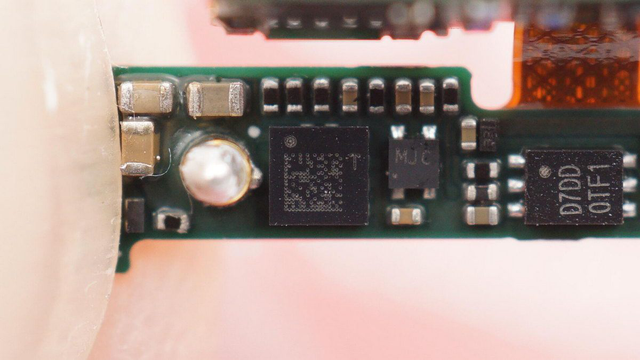

رقاقة إدارة الطاقة
يتم تثبيت شريحة إدارة الطاقة في حجرة سماعة الأذن TWS ، والتي تلعب بشكل أساسي دورين: أحدهما مسؤول عن شحن البطارية داخل حجرة الشحن ، والآخر مسؤول عن إخراج التعزيز للبطارية داخل حجرة الشحن لشحن سماعات الأذن . بالإضافة إلى ذلك ، من الضروري أيضًا تنفيذ حماية السلامة لمنع بطارية الليثيوم المدمجة من الشحن الزائد والإفراط في التفريغ والتيار الزائد والدائرة القصيرة ووظائف الحماية الأخرى.
تشتمل مجموعة شرائح إدارة الطاقة على شريحة شحن ، ومحول تعزيز التصحيح المتزامن ، ومنظم الجهد المنخفض للتسرب ، ومفتاح الحمل ، والجهد الزائد للإدخال ، ورقاقة حماية التيار الزائد ، وما إلى ذلك. هناك ثلاثة أوضاع شائعة لرقائق إدارة الطاقة: الحل التقليدي لـ PMIC بالإضافة إلى الأغراض العامة MCU ، الحل المتكامل تمامًا للشاحن بالإضافة إلى التعزيز بالإضافة إلى MCU أحادية الشريحة ، وحل الشاحن أحادي الرقاقة بالإضافة إلى MCU والتعزيز الإضافي.

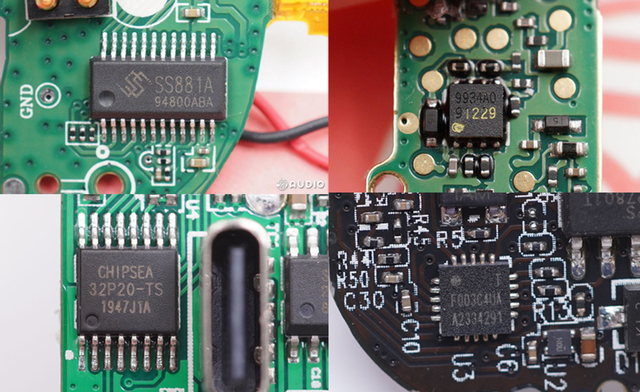

حجرة الشحن MCU
MCU هي وحدة التحكم الدقيقة (وحدة التحكم الدقيقة). الوظائف الرئيسية لصندوق شحن سماعة الرأس TWS MCU هي: إدارة الشحن (الشحن بالإضافة إلى التعزيز) ، والتفاعل بين الحاوية وسماعة الرأس (الاتصال ، اتصال Bluetooth) ، والتفاعل بين الحاوية والهاتف المحمول (قوة دقيقة The pop -up window ، استخدم Bluetooth لنقل البيانات بشفافية) ، الشحن اللاسلكي.

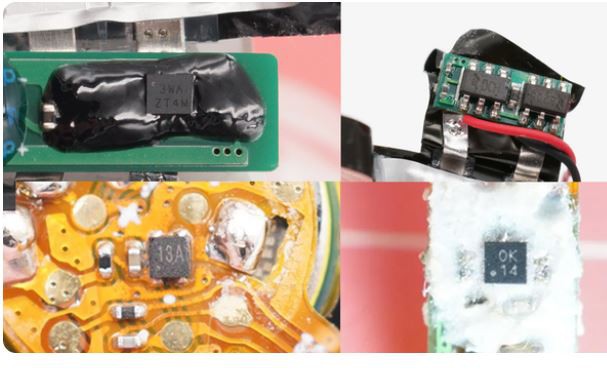

رقاقة حماية بطارية الليثيوم
تدرك رقاقة حماية بطارية الليثيوم بشكل أساسي حماية الشحن الزائد والتفريغ الزائد والتيار الزائد للبطارية عن طريق الكشف عن الجهد والتيار للبطارية لضمان الاستخدام الآمن والمستقر.

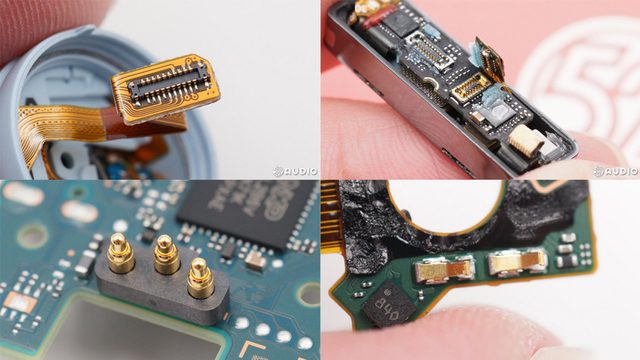

الموصل: موصل BTB ، قبة معدنية ، دبوس بوجو معدني
الموصل هو الجهاز الذي يربط مختلف المكونات في سماعة TWS. من خلال توصيل هذه الموصلات ، يمكن لسماعة TWS أن تدرك عملية الاتصال بين المكونات المختلفة. في الوقت الحالي ، تشتمل المنتجات المستخدمة في سماعات الأذن TWS بشكل أساسي على موصلات BTB ، وشظايا معدنية ، وكشتبانات معدنية ، وما إلى ذلك. وفقًا للمكونات المتصلة المختلفة ، يتم استخدام المنتجات الأكثر ملاءمة ، مما يقلل من العمالة ويسهل اكتشافها.
ملف مستقبل الشحن اللاسلكي (يدعم منتجات الشحن اللاسلكي)
الشحن اللاسلكي هو ميزة ستوفرها العديد من المنتجات الرئيسية المتوسطة إلى المتطورة ، مما يوفر للمستخدمين تجربة أكثر ملاءمة. تتكون وحدة الشحن اللاسلكي بشكل أساسي من ملف استقبال الشحن اللاسلكي وشريحة استقبال.
يولد الملف المرسل للشاحن اللاسلكي تيارًا معينًا في الملف المستقبِل من خلال تأثير الحث الكهرومغناطيسي بناءً على تردد معين للتيار المتردد ، لنقل الطاقة الكهربائية من نهاية الإرسال إلى الطرف المستقبل ، باستخدام شريحة استقبال الشحن اللاسلكي ، ثم قم بشحن البطارية في صندوق شحن TWS المدعوم من.
شريحة الشحن اللاسلكي (تدعم منتجات الشحن اللاسلكي)
شريحة الشحن اللاسلكي عبارة عن شريحة لإدارة الطاقة من أجل طاقة الإدخال اللاسلكية. إنه يدمج وحدة الشحن وإدارة الطاقة ووظائف الحماية. وهي مجهزة بملف استقبال الشحن اللاسلكي لتحقيق وظيفة الشحن اللاسلكي لصندوق شحن سماعة الأذن TWS.

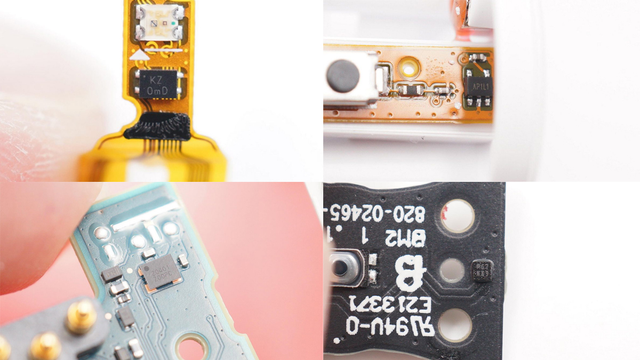

عنصر القاعة
تلعب القاعة المستخدمة في سماعات الأذن TWS بشكل أساسي وظيفة الاتصال التلقائي والفصل التلقائي لغطاء المفتاح ، وهو دعم ملحق مناسب للغاية لسماعات الأذن TWS. يستشعر عنصر Hall تغير المجال المغناطيسي عندما يتم فتح غطاء صندوق الشحن وإغلاقه ، ثم يقوم بإخطار صندوق الشحن MCU وسماعة الرأس لإقران أو فصل الجهاز المتصل.

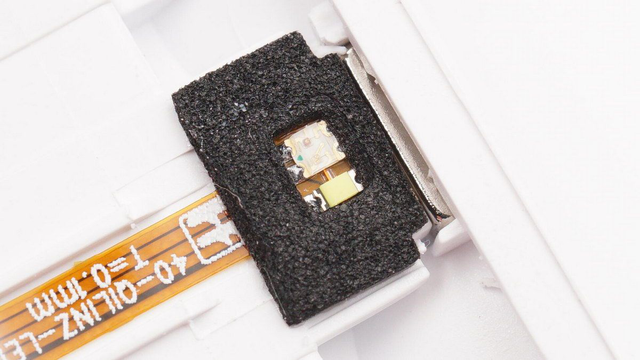

ضوء المؤشر
يُستخدم ضوء المؤشر لصندوق شحن سماعة الأذن TWS للتعليق على الطاقة المتبقية وحالة الشحن والوظائف الأخرى ، والتي تتميز بشكل أساسي بالرقم والألوان المختلفة وتردد الخفقان.
3. سماعات
المكونات مثل القوالب ، والمغناطيس ، وثنائي الفينيل متعدد الكلور ، والموصلات ، ومؤشرات LED ، ودوائر الشحن ، ودوائر حماية بطارية الليثيوم في سماعات الأذن لها نفس الوظائف الموجودة في صندوق الشحن ، ولن يتم وصفها أدناه. بشكل أساسي لمعرفة المكونات المختلفة من صندوق الشحن ~
عفن
تم ذكر قالب سماعة الأذن TWS أعلاه ، لذلك لن أخوض في التفاصيل هنا. الاختلاف عن صندوق الشحن هو أن السماعات مقسمة إلى أذنين يسرى ويمنى ، وبسبب اتجاهات الارتداء المختلفة للأذنين اليسرى واليمنى ، يجب تطوير قواطع الأذن اليمنى واليسرى بشكل منفصل ، ومعظمها عبارة عن تصميمات متناظرة .

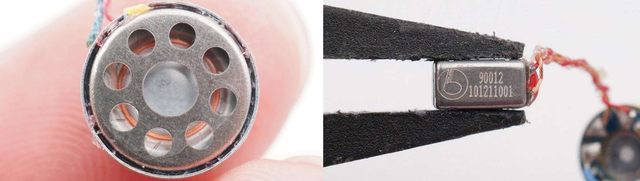

وحدة الصوت
في سماعات الأذن TWS ، تلعب وحدة السبر دور تحويل الإشارات الكهربائية إلى إشارات صوتية ، بما في ذلك بشكل أساسي الملف المتحرك والحديد المتحرك. سيتم دمج وحدتي السبر هاتين أو استخدامهما بشكل مستقل. سيزداد عدد الوحدات المستخدمة أو ينقص وفقًا لمتطلبات جودة الصوت الخاصة بسماعة الرأس ، مثل الحلول المختلفة مثل الملف أحادي الحركة ، والحديد أحادي الحركة ، والحديد المزدوج الفعل. بالإضافة إلى ذلك ، ظهرت حلول ناشئة مثل وحدات الحديد الحلقي ومكبرات الصوت الخزفية المتحركة في السوق.

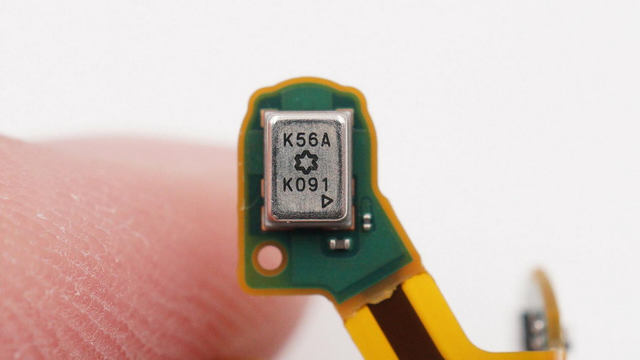

ميكروفون MEMS
ميكروفون MEMS هو مستشعر صوتي يستخدم تقنية MEMS لتحويل الإشارات الصوتية إلى إشارات كهربائية. وظيفتها في سماعات TWS هي بشكل أساسي لالتقاط الصوت. مع خوارزميات تقليل الضوضاء ، فإنه يوفر للمستخدمين تأثيرات مكالمات صوتية واضحة وذكاء اصطناعي دقيق. التحكم الصوتي وإلغاء الضوضاء النشط.

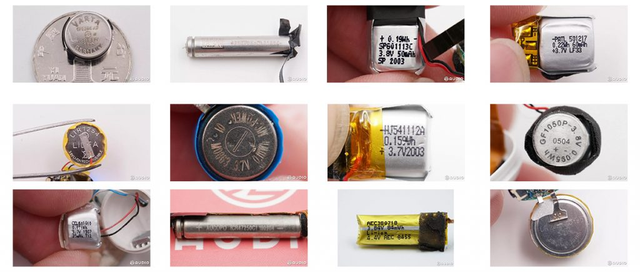

بطارية
تتطلب كلتا سماعات الأذن TWS بطاريات مدمجة. للتكيف مع أشكال سماعات الأذن المختلفة ، تنقسم البطاريات بشكل أساسي إلى ثلاثة أنواع. هناك ثلاثة أنواع من بطاريات البوليمر الناعمة ، وبطاريات الأزرار ، وبطاريات الإبرة ، وهي مناسبة لتصميمات المظهر المختلفة ، بسعة 30-60 مللي أمبير في الساعة ، وتُستخدم للدوائر الداخلية ، ومكبرات الصوت ، والمكونات الأخرى.

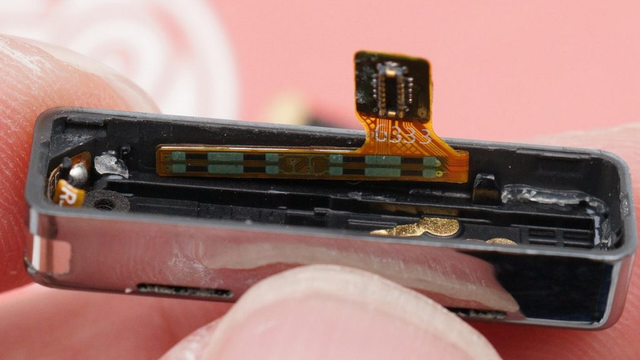

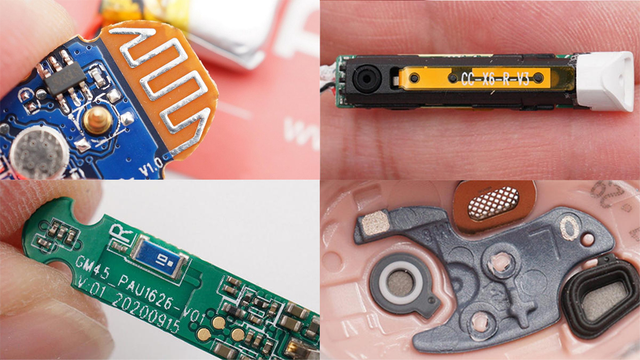

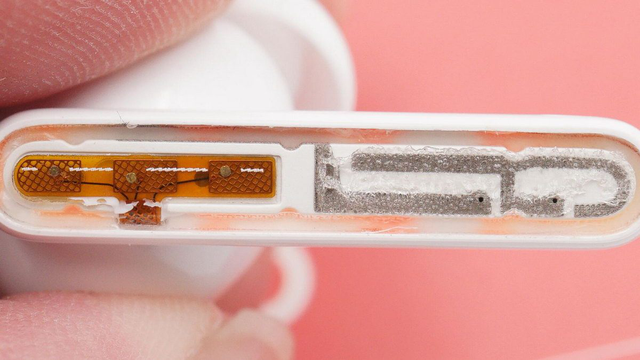

هوائي بلوتوث
يعد الهوائي أحد المكونات الوظيفية المهمة لسماعة TWS لتحقيق اتصال لاسلكي. إنه يحول بشكل أساسي خرج الطاقة الحالية عالية التردد بواسطة شريحة البلوتوث إلى موجات كهرومغناطيسية للإشعاع ، أو يحول إشارات الموجات الكهرومغناطيسية الفضائية إلى طاقة تيار عالي التردد ويرسلها إلى جهاز الاستقبال. تشمل هوائيات Bluetooth الرئيسية المستخدمة في سماعات الرأس TWS هوائيات مطبوعة وهوائيات FPC وهوائيات سيراميك وهوائيات LDS.

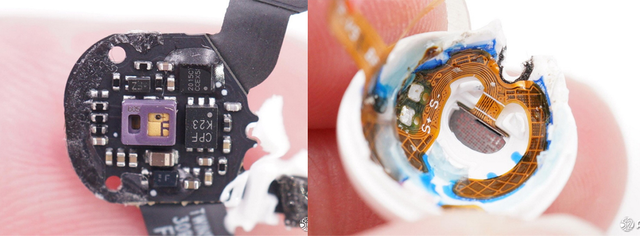

مستشعر كشف داخل الأذن
يدرك الكشف داخل الأذن في سماعات الأذن TWS التوقف التلقائي عند إزالة سماعة الأذن ، ويتم استئناف وظيفة التشغيل تلقائيًا عند ارتداء سماعة الأذن. يتم استخدامه أيضًا لتحديد وضع الارتداء الفردي / بكلتا الأذنين للتبديل والتبديل بين سماعة الرأس وسماعة الهاتف المحمول أثناء المكالمة. يتم تحقيق سماعات الأذن TWS الحالية بشكل أساسي بواسطة ليزر الأشعة تحت الحمراء البصري والحث السعوي.
مستشعر اللمس بالسعة
في الوقت الحالي ، في سوق سماعات TWS ، يتكون التحكم في تشغيل سماعات الأذن بشكل أساسي من ثلاث طرق: الأزرار المادية ، وأزرار اللمس ، والأزرار الحساسة للضغط. تعد أزرار اللمس هي الحل الأكثر استخدامًا في الوقت الحالي ، والتي يمكن أن تدعم أوضاع تحكم متعددة للنقرة الواحدة والنقر المزدوج والنقر الثلاثي والضغط لفترة طويلة والانزلاق. مستشعر اللمس السعوي هو المكون الذي يوفر الدعم له ، مع IC للكشف باللمس ، لتحقيق تحكم دقيق في الوظائف المختلفة.

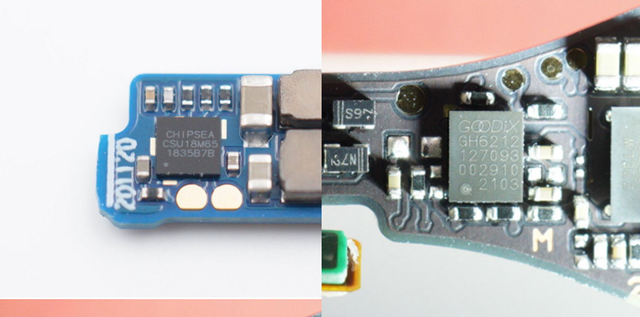

رقاقة الكشف باللمس
تم ذكر IC للكشف عن اللمس في مستشعر اللمس السعوي. يتم استخدامه بشكل أساسي في سماعة الرأس TWS لاكتشاف تغيير حالة المستشعر ، وإبلاغ شريحة التحكم الرئيسية به ، ثم التحكم في الوظائف المختلفة بواسطة عنصر التحكم الرئيسي. في الوقت الحاضر ، تحتوي العديد من شرائح التحكم الرئيسية على وظائف الكشف باللمس المدمجة.
مستشعر حساس للضغط (يدعم منتجات الأزرار الحساسة للضغط)
يعد مستشعر الضغط طريقة تفاعلية لأحدث تطبيق على سماعة الرأس TWS ، والذي يدرك التحكم في الوظائف المختلفة من خلال الشعور بتغيير الضغط. تتميز بدقة قريبة من الزر المادي ولكنها لا تحتاج إلى فتح الثقوب. بالمقارنة مع زر اللمس ، يكون التحكم أكثر دقة ، ويتجنب تأثير سماعة الطبيب الناتج عن اللمس والضغط العرضيين.

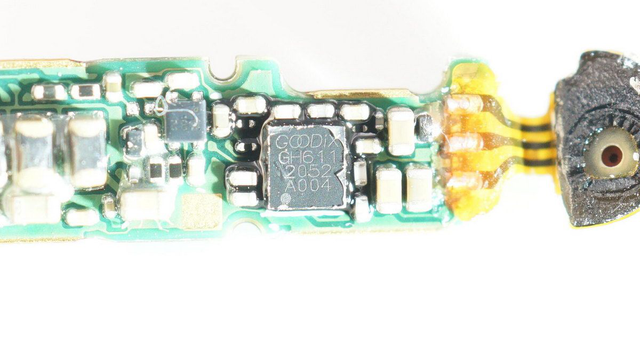

رقاقة حساسة للضغط (تدعم المنتجات الرئيسية الحساسة للضغط)
على غرار شريحة اكتشاف اللمس المذكورة أعلاه ، يتم استخدامها بشكل أساسي في منتجات سماعات الرأس TWS التي تدعم الأزرار الحساسة للضغط. يتم استخدامه للكشف عن حالة مستشعر الضغط وإبلاغ وحدة التحكم الرئيسية للتحكم في الوظائف المختلفة.
مستشعر التوصيل العظمي
تستخدم مستشعرات التوصيل العظمي بشكل أساسي في بعض المنتجات المتوسطة إلى العالية الجودة. يستخدمون الاهتزاز بشكل أساسي لتحديد ما إذا كان هو الصوت البشري الرئيسي. يتم استخدامها لتقليل الضوضاء في المكالمات. يتم دمج إشارة اهتزاز العظام مع إشارة الميكروفون لتحسين وضوح المكالمات ؛ يتم استخدامه للتفاعل الصوتي ، وتحسين وظيفة إيقاظ الصوت لتقليل مشاكل الإثارة الخاطئة التي قد تسببها الأصوات الخارجية
تستخدم مستشعرات التوصيل العظمي بشكل أساسي في بعض المنتجات المتوسطة إلى العالية الجودة. يستخدمون الاهتزاز بشكل أساسي لتحديد ما إذا كان هو الصوت البشري الرئيسي. يتم استخدامها لتقليل الضوضاء في المكالمات. يتم دمج إشارة اهتزاز العظام مع إشارة الميكروفون لتحسين وضوح المكالمات ؛ يتم استخدامه للتفاعل الصوتي ، تعمل وظيفة الإيقاظ الصوتي على تقليل مشاكل الإثارة الخاطئة التي قد تسببها الأصوات الخارجية وتحسن دقة التفاعل.

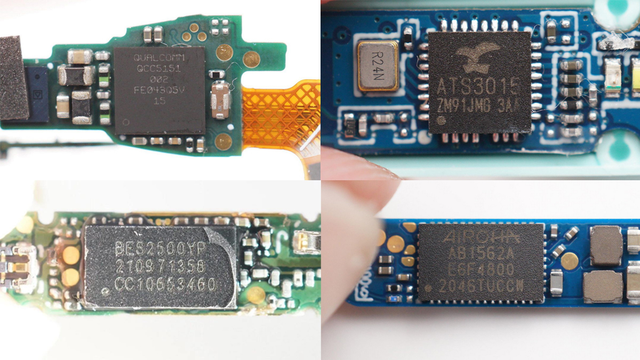

تقنية Bluetooth Audio SoC
تعد شريحة التحكم الرئيسية في صوت Bluetooth أهم مكون في سماعة TWS. إنها أساس سماعة TWS لتحقيق وظائف مثل الاتصال اللاسلكي ومعالجة الصوت وإدارة طاقة سماعة الرأس والتفاعل الذكي. حالته تعادل معالج وحدة المعالجة المركزية في الهاتف المحمول. تتصل سماعة الرأس بشكل أساسي بالهاتف المحمول وأجهزة التشغيل الأخرى من خلال تقنية Bluetooth ، ويتم نقل الإشارة الصوتية المرسلة من قبل الجهاز إلى سماعي الرأس في نفس الوقت من خلال المراقبة ، وإعادة التوجيه ، والاتصال ثنائي القناة ، والأوضاع الأخرى لتشكيل نظام ستيريو.
شريحة تقليل الضوضاء
تُستخدم شريحة تقليل الضوضاء بشكل أساسي في منتجات سماعات الأذن TWS التي تدعم وظيفة تقليل الضوضاء النشطة. يتم استخدامه لمعالجة إشارة الضوضاء الخارجية التي تم جمعها بواسطة الميكروفون. بعد المعالجة ، يتم إخراج الموجة الصوتية العكسية المقابلة ، ثم تقوم السماعة بإصدار الموجة الصوتية العكسية لإلغاء الضوضاء. ومع ذلك ، عندما تبدأ شريحة التحكم الرئيسية في دمج وظيفة تقليل الضوضاء النشطة ، يتم استخدام أقل وأقل من شريحة تقليل الضوضاء الخارجية المستقلة.

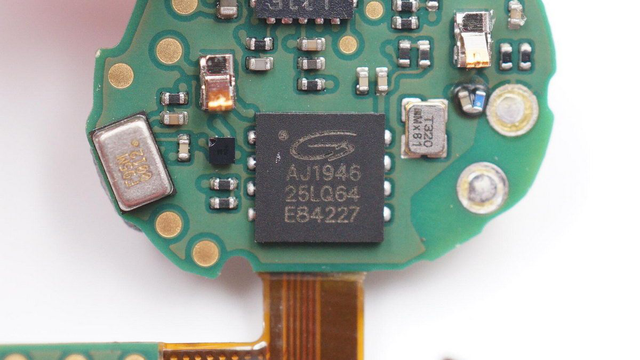

تخزين
نظرًا لأن سماعات الرأس TWS تُستخدم حاليًا بشكل أساسي مع الأجهزة المحمولة مثل الهواتف المحمولة وأجهزة الكمبيوتر والأجهزة اللوحية ، فليست هناك حاجة إلى سعة تخزين كبيرة بالداخل. تُستخدم الذاكرة الموجودة في سماعة الرأس TWS بشكل أساسي لتخزين معلومات اقتران Bluetooth والوظائف المختلفة المحددة مسبقًا. في الوقت الحاضر ، يتم أيضًا دمج معظم المنتجات في شريحة التحكم الرئيسية.
3. ملخص
يختلف التصميم الرائع والمدمج لسماعات الأذن TWS عن منتجات الهواتف المحمولة ، مما يجعل من المستحيل على المستهلكين العاديين تفكيكها بأنفسهم ومعرفة التكوينات المستخدمة داخل المنتجات والوظائف المقابلة بشكل مستقل. استنادًا إلى ما يقرب من 300 تقرير حول تفكيك سماعات الأذن TWS ، هذه المرة قام موقع I Love Audio.com بفرزها بالتفصيل للجميع. على الرغم من أنه قد يكون هناك إغفال ، إلا أنني آمل أن يساعد بعض الأصدقاء الذين يرغبون في معرفة المزيد.
يمكن أن تصبح سماعات الرأس TWS منتجًا شائعًا جدًا في السوق الاستهلاكية الحالية ، وتوفر تكويناتها الداخلية دعمًا قويًا لها. وبسبب محدودية الحجم ، يحتاج المنتج إلى مستوى عالٍ جدًا من التكامل لتحقيق تطبيق الوظائف المختلفة. "على الرغم من أن العصفور صغير ، إلا أنه يحتوي على جميع الأعضاء الداخلية" يمكن أن يصف بوضوح الهيكل الداخلي وتكوين سماعة الرأس TWS.
مع التطور السريع لسماعات الأذن TWS والتقدم المستمر للتكنولوجيا ، مثل شريحة إدارة الطاقة في صندوق الشحن والتحكم الرئيسي Bluetooth SoC في سماعة الأذن ، يتم دمج الأجهزة الصغيرة المحيطة باستمرار ، ومستوى التكامل يتحسن باستمرار ، مما يجعل جودة المنتج أكثر موثوقية. التحكم والاستقرار أفضل أيضًا. من ناحية أخرى ، يتم إثراء وظائف سماعات الرأس TWS تدريجيًا ، كما يوفر التكوين الداخلي عالي التكامل مساحة لتطبيق وظائف جديدة في المستقبل.
من وجهة نظر المستخدم النهائي ، فهذا يعني تحسين جودة الصوت وتقليل التأخير وعمر البطارية أطول وتحسن تجربة المستخدم. من خلال الإثراء المستمر للوظائف الجديدة مثل الحد من الضوضاء النشطة ومراقبة الصحة الرياضية ، تتوسع سيناريوهات التطبيق باستمرار ، مما يؤدي إلى زيادة تحسين تجربة المستخدم.
