هيكل موصل دبوس البوجو
مع تطور السوق ورفع مستوى تكنولوجيا المنتج ، لا يقتصر المزيد والمزيد من المستهلكين على الوظائف المتعددة للمنتج فحسب ، بل يسعون أيضًا إلى المظهر الأنيق والمظهر الصغير والرفيع. ولكن بالنسبة للتصنيع والتصميم ، فإن مثل هذا المنتج يمثل تحديًا كبيرًا لجميع مهندسي المنتجات الإلكترونية. بسبب مساحة التصميم الإنشائي والمواصفات القياسية للموصلات ، يصعب على المهندسين الحصول على خيار جيد لإكماله. بالإضافة إلى ذلك ، تتمتع دبابيس البوجو بمزايا واضحة من حيث تكلفة التجميع وعمر الخدمة ودورة العينة والتكلفة في المساحة الهيكلية.
الوظيفة الرئيسية لمسمار البوجو هي التيار الزائد ، والذي يتراوح من 20MA-10A. بشكل أساسي ، هناك لوائح صارمة بشأن متطلبات القطر والارتفاع والطلاء لدبوس البوجو.

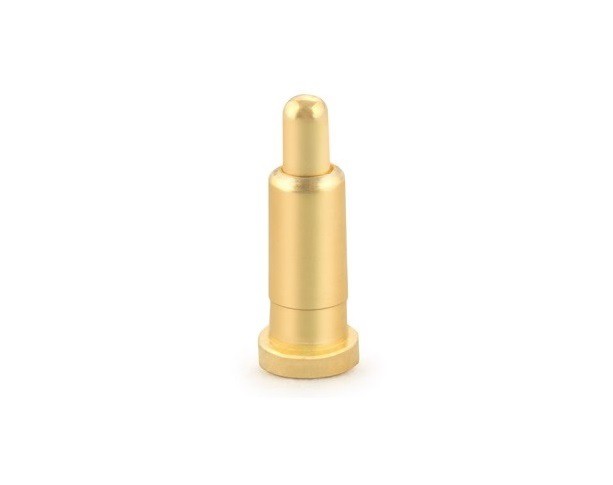

تتطلب إبرة دبوس البوجو سطحًا أملسًا في نصف كرة دائري صغير. متطلبات تصميم الإبرة لدبابيس بوجو POGOPIN.

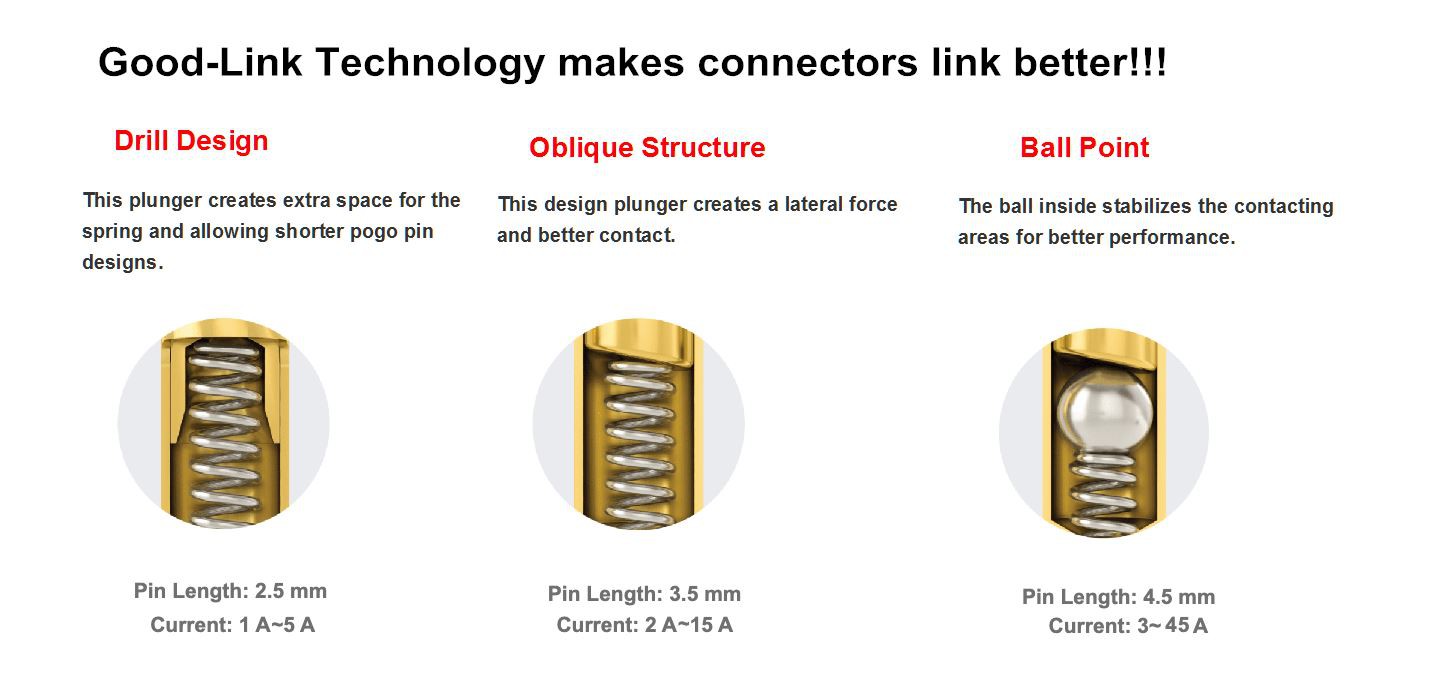

شطبة: من أجل التأكد من أن الإبرة على اتصال دائم بأنبوب الإبرة عند العمل ، قطع Tyco Hanze نهاية الإبرة التي تلامس الزنبرك إلى شطبة. يمكن أن يضمن مفهوم التصميم هذا مقاومة اتصال منخفضة ومستقرة لضمان التوصيل المستقر للمنتج. يعتبر تصميم الحفر الخلفي اختيارًا جيدًا للموصلات صغيرة الحجم ، والتي يمكنها تلبية متطلبات المرونة للعملاء
يمكن أن يتجاوز طول الزنبرك المطابق لهذا التصميم طول أنبوب الإبرة. في حالة المساحة المحدودة ، يمكن أن يحصل تصميم الحفر العكسي على ضربة مرنة ثابتة. لن يتعذر الوصول إلى التصميم ذي القاع المسطح بسبب ظروف معينة على هيكل الإبرة وأنبوب الإبرة ، مما يتسبب في مرور التيار عبر أنبوب الإبرة ، وسيمر جدار أنبوب الإبرة مباشرة على طول الزنبرك ، مما يتسبب في أن تكون المقاومة كبيرة جدًا وينخفض الجهد في قوس كبير.
نحن شركة مصنعة لدبابيس البوجو ، وهي مؤسسة عالية التقنية تركز على الاتصال الدقيق ، وتطوير التكنولوجيا كأساس ، ودمج R&؛ D ، والإنتاج ، والمبيعات.
