لحام إنحسر اللحام ولحام الموجة في مشروع Pogo Pin
بشكل عام ، تستخدم موصلات Pogo Pin طريقتين لحام: اللحام بإعادة التدفق ولحام الموجة.
يشير لحام إعادة التدفق إلى تنظيف معجون اللحام بالفرشاة على سطح الفوط (وسادات التلامس) الخاصة بلوحة ثنائي الفينيل متعدد الكلور. بعد توصيل واحد أو أكثر من المكونات الإلكترونية ، يتم إجراء اللحام عن طريق التسخين في فرن إعادة التدفق متعدد درجات الحرارة لتحقيق ارتباط معالجة دائم.
تتطور المنتجات الإلكترونية الرقمية اليوم في اتجاه صغير للغاية وفائق الدقة ونحيف للغاية. أصبحت مساحة تصميم الهيكل الداخلي أكثر إحكاما ، وأصبح تخطيط تصميم لوحة PCB أكثر إحكاما ، ويتم تحديث المنتجات الطرفية بشكل أسرع وأسرع ، ويزداد حجم المبيعات. إنه يزداد ارتفاعًا وأعلى ، ولم يتمكن اللحام الموجي واللحام اليدوي من تلبية تطوره. فقط من خلال استخدام تقنية اللحام بإعادة التدفق ، يمكن تنفيذ إنتاج رقعة SMT عالية الدقة وعالية الكفاءة وعالية الجودة. تُستخدم موصلات Pogo Pin على نطاق واسع في المحطات الطرفية المتنقلة الإلكترونية الاستهلاكية والمنتجات الإلكترونية الصناعية نظرًا لصغر حجمها وعمرها الطويل وتيارها الكبير ومظهرها الجميل وتصميمها الهيكلي الملائم لمهندسي التصميم.
تتوفر موصلات Pogo Pin بطريقتين:

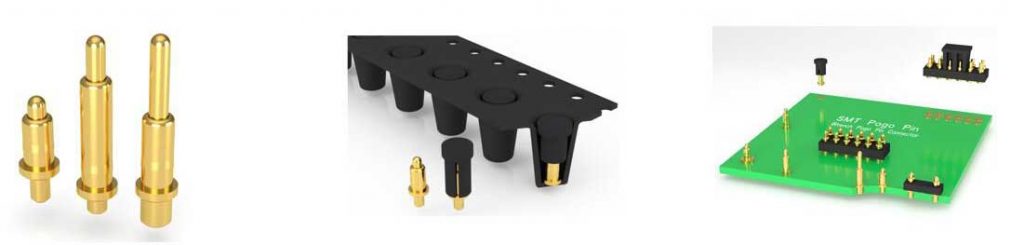

الأول هو نوع التصحيح المسطح القاع ، والذي يتم تثبيته على سطح لوحة PCB. نسميها تقنية SMT Surface mount ، كما هو موضح أدناه:

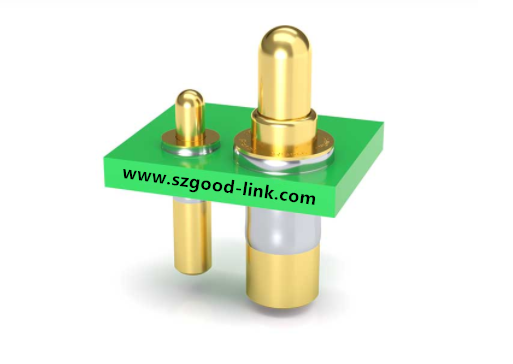

والثاني هو الدبوس مع دبوس الذيل الذي تم إدخاله في لحام التصحيح بفتحة لوحة PCB ، ونحن نسميه لحام التصحيح SMT الإضافي ، وهو أيضًا نوع من اللحام بالتدفق. الغرض من استخدام هذه الطريقة هو تحسين قوة إمساك المكونات. إنه أكثر ارتباطًا بلوحة PCB. كما هو مبين أدناه:
2. موجة لحام
لحام الموجة هو عملية لحام مكونات مع لحام مصهور تشكيل قمم موجة اللحام. تتطلب طريقة اللحام هذه أولاً إدخال دبابيس المكونات في فتحات PCB. لحام الموجة مناسب للمكونات الإلكترونية ذات المسامير شديدة التحمل ، ولكن ليس للمكونات الإلكترونية ذات الوزن الذاتي. لحام خفيف جدًا وبدون دبابيس للمكونات الإلكترونية SMD.
