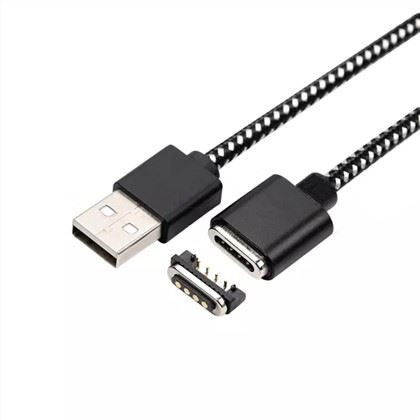

مقدمة أساسية ل POGO PIN

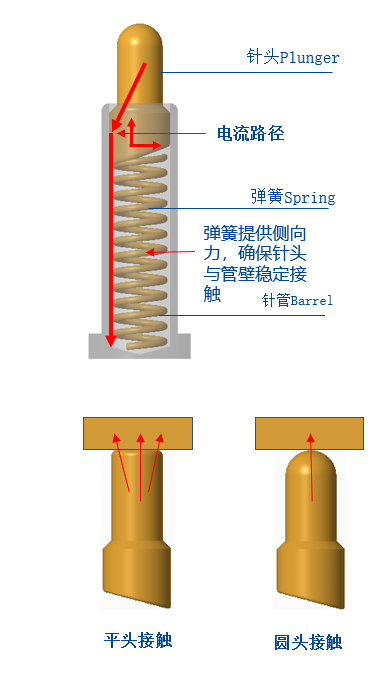

لماذا يحتوي POGO PIN على هيكل مشطوف: عادة ما يكون الجزء السفلي من مكبس دبوس Pogo عبارة عن هيكل مشطوف. تتمثل وظيفة الهيكل المشطوف في التأكد من أن Pogo Pin يحافظ على الإبرة (المكبس) على اتصال بالجدار الداخلي للإبرة (الأنبوب) عندما يعمل بحيث يمر التيار بشكل أساسي. إبرة مطلية بالذهب (مكبس) وإبرة (أنبوب) لضمان الاستقرار والمقاومة المنخفضة ل Pogo Pin.
لماذا يستخدم POGO PIN هيكل رأس مستدير؟ نظرا لأن Pogo Pin عادة ما يكون صغيرا نسبيا ، فإن المرونة المطلوبة ليست قوية جدا. إذا تم استخدامه على بنك الطاقة أو الإضاءة ، فإن المرونة تتراوح من أربعة إلى خمسمائة جرام أو حتى كيلوغرام أو كيلوغرامين. بطبيعة الحال ، من الأفضل جعلها مسطحة. ، منطقة التلامس في الرأس المسطح كبيرة، وقوتها كافية لكسر طبقة أكسيد سطح التلامس وجعلها على اتصال كامل. يتم استخدام معظم الرؤوس المستديرة على سماعات TWS Bluetooth وساعات السوار الذكية. لا تتجاوز القوة المرنة القصوى 150 جراما (تتراوح القوة المرنة لصندوق الشحن بين 20-35 جيجا فهرنهايت) ، وسيتم تشتيت التلامس بين السطح والسطح ، ولن يتم كسر العمود النحاسي في نهاية سماعة الرأس. طبقة الأكسيد غير كافية ، مما يؤدي إلى ضعف الاتصال وضعف الاتصال. في هذا الوقت ، إذا تم استخدام هيكل رأس مستدير لإجراء اتصال من نقطة إلى سطح ، فإن القوة المرنة تتجمع في نقطة واحدة ، وسيكون الاتصال بطبيعة الحال أكثر كفاية.
معلمة الأداء/معلمة الأداء
معلمات الأداء الرئيسية
A. العمل الجهد: أقل من 12 فولت DC
B. تصنيف الحالي: 1.0 أمبير / دبوس
C. درجة حرارة العمل: -40 °C إلى 85 °C.
D. درجة حرارة التخزين: 25 °C + / -3 °C.
هاء - رطوبة بيئة العمل: 10 في المائة من ال R.H إلى 90 في المائة من ال R.H.
F. المتانة (الحياة): 10000 دورة.
G. مقاومة الاتصال: 200 mOhm الحد الأقصى @working السكتة الدماغية
(أثناء العمل السكتة الدماغية: 200mOhm / ماكس)
عملية تصنيع دبوس بوجو
طريقة تجميع دبوس Pogo / طريقة تجميع المنتج
دبوس (مكبس): مطلي بالذهب النحاسي (C3604) ، يختلف سمك طبقة الطلاء الكهربائي وفقا للتطبيقات المختلفة. بشكل عام ، مطلي بالنيكل 1.25 ~ 2.5um (تم تحويله إلى 50 ~ 100μ ") ، ثم مطلي بالذهب 0.075 ~ 0.75um (تم تحويله إلى 3 ~ 30μ ") ، أو عملية الطلاء المركبة.
أنبوب الإبرة (برميل): مطلي بالذهب النحاسي (C3604) ، يختلف سمك طبقة الطلاء الكهربائي باختلاف المناسبات. بشكل عام ، مطلي بالنيكل 1.25 ~ 2.5um (تم تحويله إلى 50 ~ 100μ ") ، ثم مطلي بالذهب 0.075 ~ 0.75um (تم تحويله إلى 3 ~ 30μ ") ، أو عملية الطلاء المركبة.

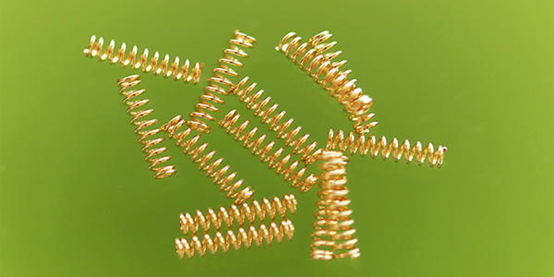

الربيع: SUS 304 أو SWP (سلك البيانو)
الإسكان: PA46 ، PA9T ، والتي يمكن استخدام PA4T و LCP منها كمواد خالية من الهالوجين
الغطاء (CAP): PA46 ، PA9T ، والتي يمكن تصنيع PA4T و LCP منها من مواد خالية من الهالوجين
ما هي المعلمات التي يجب تأكيدها عند استخدام دبوس Pogo في تصميم الواجهة الأمامية؟

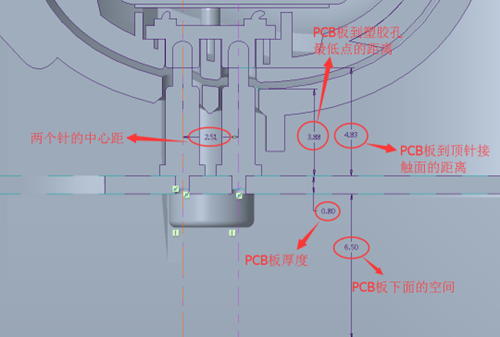

(1) تأكد من المسافة من لوحة ثنائي الفينيل متعدد الكلور إلى سطح التلامس للعمود النحاسي على طرف سماعة الأذن (أي ارتفاع عمل رقم التعريف الشخصي POGO).
(2) تأكد من المسافة من لوحة ثنائي الفينيل متعدد الكلور إلى السطح البلاستيكي لصندوق الشحن (أي الحد الأقصى لارتفاع إبرة POGO PIN ، يجب ألا تتجاوز الإبرة هذا الارتفاع).
(3) تأكد من المسافة بين مركز إبرة PIN ومركز الدائرة
(تأكد من حجم القبعة عند التسجيل لاحقا، لمنع التداخل أثناء ترقيع SMT).
(4) تأكيد حجم لوحة ثنائي الفينيل متعدد الكلور والمساحة الموجودة أسفل اللوحة
(تم تحسينه وتحسينه لرقم التعريف الشخصي POGO).
ملاحظة: يوصى بأن يكون قطر لوحة ثنائي الفينيل متعدد الكلور 1.6 مم ، ويوصى بجعل الثقب في هيكل من خلال اللوحة بحيث يكون التأثير أفضل وله المزايا التالية: (1) التصحيح أكثر حزما. (2) يتم زيادة مساحة أنبوب الإبرة ، ويتم الضغط على الإبرة مسبقا أكثر ، ويكون الاتصال أكثر كفاية.
لماذا يجب أن يكون الجزء السفلي من الإبرة مشطوفا: إذا تم جعله مسطحا ، إجراء التيار بواسطة الربيع ، الذي لديه متطلبات عالية في الربيع ، والربيع رقيق جدا بحيث يسهل حرقه.
