عملية تصميم وتصنيع POGO PIN
كيفية اختيار رقم التعريف الشخصي POGO المناسب
1. يحتاج رقم التعريف الشخصي POGO الجيد إلى تلبية النقاط الثلاث التالية:
(1) نوعية موثوق بها
(2) أداء مستقر
(3) تلبية المتطلبات.
تسليم الطلبات في الوقت المناسب هو أيضا مهم جدا. من الأفضل الذهاب إلى الشركة المصنعة لموصل POGO PIN للتحقيق. يؤثر حجم المصنع والحلول الناجحة ومعدات المعالجة والقدرة الإنتاجية وقدرة البحث والتطوير بشكل مباشر على جودة المنتج وقدرة التسليم والدعم الفني. تتمتع Zhongzhengtian بمزايا في مخطط التصميم وتكلفة الإنتاج الضخم والقدرة على تسليم البضائع في هذه الصناعة. نرحب بالأصدقاء للقدوم إلى المصنع للتواصل.
يتبع POGO PIN ثلاثة وثلاثة وأربعة مبادئ
1.40٪ من المشاكل تنشأ من التصميم
تصميم الواجهة الأمامية غير معقول ، والطرف الخلفي عديم الفائدة (على سبيل المثال ، فوهة الثيمبل أعلى من المستوى البلاستيكي ، وتباعد إبرة PIN غير منتظم ، وما إلى ذلك).
2.30٪ من المشاكل تنبع من التواصل
في المرحلة المبكرة ، لم يكن الاتصال بالمتطلبات الفنية المختلفة واضحا ، ولم يكن الاستخدام الفعلي للمنتج واضحا ، والذي كان أيضا أحد الأسباب الرئيسية للمشاكل المتكررة (على سبيل المثال ، يتم استخدام RF thimble كإبهام لصندوق الشحن ، ولا يتطابق ارتفاع العمل الفعلي مع الرسم ، لم يتم تأكيد مسافة المركز ، وما إلى ذلك). فهم المتطلبات الوظيفية للعميل ونطاق التطبيق ، ويمكن أن يوصي بشكل أكثر معقولية بمواصفات ومعلمات دبوس Pogo ؛
3.30٪ من المشاكل تنشأ من العملية
يحتوي تجميع المنتج على إجراءات متعددة ، ويتلف رقم التعريف الشخصي POGO بشكل لا رجعة فيه بسبب التشغيل غير السليم في عملية التصنيع (على سبيل المثال تلف الفوهة ، والأجسام الغريبة في الأنبوب ، ورمي SMT ، وما إلى ذلك).

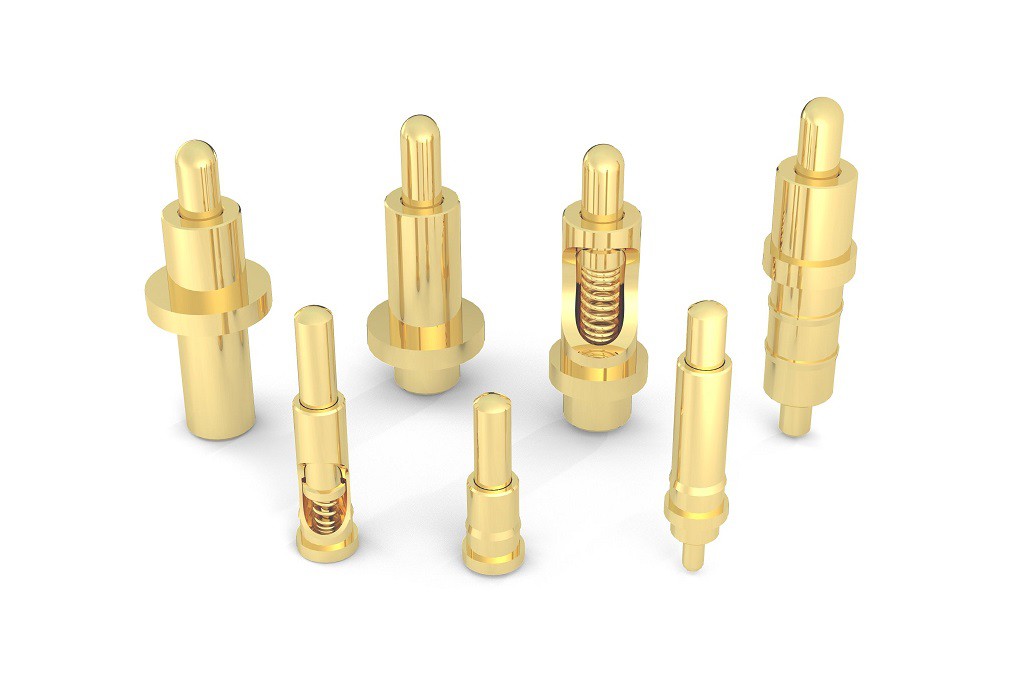

مقدمة أساسية من POGO PIN
لماذا يحتوي POGO PIN على هيكل مشطوف: عادة ما يكون الجزء السفلي من مكبس دبوس Pogo عبارة عن هيكل مشطوف. تتمثل وظيفة الهيكل المشطوف في التأكد من أن Pogo Pin يحافظ على الإبرة (المكبس) على اتصال بالجدار الداخلي للإبرة (الأنبوب) عندما يعمل بحيث يمر التيار بشكل أساسي. إبرة مطلية بالذهب (مكبس) وإبرة (أنبوب) لضمان الاستقرار والمقاومة المنخفضة ل Pogo Pin.
لماذا يستخدم POGO PIN هيكل رأس مستدير؟ نظرا لأن Pogo Pin عادة ما يكون صغيرا نسبيا ، فإن المرونة المطلوبة ليست قوية جدا. إذا تم استخدامه على بنك الطاقة أو الإضاءة ، فإن المرونة تكون أربع أو خمسمائة جرام أو حتى كيلوغرام أو كيلوغرامين. بطبيعة الحال ، من الأفضل جعلها مسطحة. ، يحتوي الرأس المسطح على منطقة تلامس كبيرة، وقوته كافية لكسر طبقة الأكسيد على سطح التلامس لجعله على اتصال كامل. يتم استخدام معظم الرؤوس المستديرة على سماعات TWS Bluetooth وساعات السوار الذكية. لا تتجاوز القوة المرنة القصوى 150 جراما (القوة المرنة لصندوق الشحن تتراوح بين 20-35 جيجا فهرنهايت) ، وسيتم تشتيت القوة المرنة للتلامس بين السطح والسطح ، ولن يتم كسر العمود النحاسي في نهاية سماعة الرأس. طبقة الأكسيد ليست كافية ، مما يؤدي إلى عدم كفاية الاتصال وضعف الاتصال. في هذا الوقت ، إذا تم استخدام هيكل رأس مستدير لإجراء اتصال من نقطة إلى سطح ، فإن القوة المرنة تتجمع في نقطة واحدة ، وسيكون الاتصال بطبيعة الحال أكثر كفاية.
معلمة الأداء/معلمة الأداء
معلمات الأداء الرئيسية
A. العمل الجهد: أقل من 12 فولت DC
B. تصنيف الحالي: 1.0 أمبير / دبوس
C. درجة حرارة العمل: -40 °C إلى 85 °C.
D. درجة حرارة التخزين: 25 °C + / -3 °C.
هاء - رطوبة بيئة العمل: 10 في المائة من ال R.H إلى 90 في المائة من ال R.H.
F. المتانة (الحياة): 10000 دورة.
G. مقاومة الاتصال: 200 mOhm الحد الأقصى @working السكتة الدماغية
(أثناء العمل السكتة الدماغية: 200mOhm / ماكس)

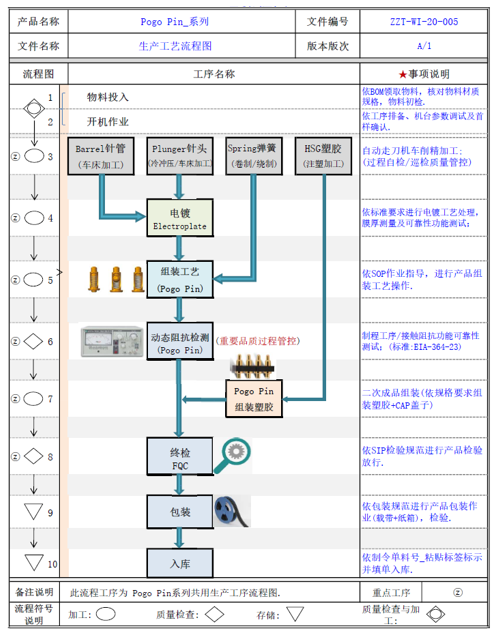

عملية التصنيع/制造工艺
طريقة تجميع المنتج
تدفق عملية الطلاء الكهربائي
ما هي المعلمات التي يجب تأكيدها في تصميم الواجهة الأمامية
(1) تأكد من المسافة من لوحة ثنائي الفينيل متعدد الكلور إلى سطح التلامس للعمود النحاسي على طرف سماعة الأذن (أي ارتفاع عمل رقم التعريف الشخصي POGO).
(2) تأكد من المسافة من لوحة ثنائي الفينيل متعدد الكلور إلى السطح البلاستيكي لصندوق الشحن (أي الحد الأقصى لارتفاع أنبوب إبرة POGO PIN ، يجب ألا يتجاوز أنبوب الإبرة هذا الارتفاع).
(3) تأكد من المسافة بين مركز إبرة PIN ومركز الدائرة
(تأكد من حجم القبعة عند التسجيل لاحقا، لمنع التداخل أثناء ترقيع SMT).
(4) تأكيد حجم لوحة ثنائي الفينيل متعدد الكلور والمساحة الموجودة أسفل اللوحة
(تم تحسينه وتحسينه لرقم التعريف الشخصي POGO).
ملاحظة: يوصى بأن يكون قطر لوحة ثنائي الفينيل متعدد الكلور 1.6 مم ، ويوصى بجعل الثقب في هيكل من خلال اللوحة بحيث يكون التأثير أفضل وله المزايا التالية: (1) التصحيح أكثر حزما. (2) يتم زيادة مساحة أنبوب الإبرة ، ويتم الضغط على الإبرة مسبقا أكثر ، ويكون الاتصال أكثر كفاية.
لماذا يجب أن يكون الجزء السفلي من الإبرة مشطوفا: إذا تم جعله مسطحا ، إجراء التيار بواسطة الربيع ، الذي لديه متطلبات عالية في الربيع ، والربيع رقيق جدا بحيث يسهل حرقه.
