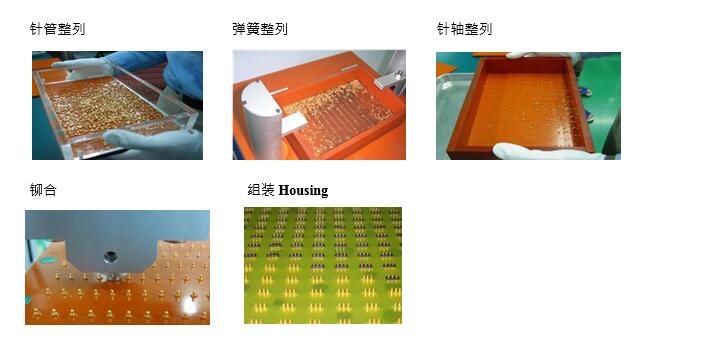

عملية إنتاج موصل دبوس بوجو

عملية إنتاج موصل دبوس بوجو

رمح الإبرة / مادة الأنبوب:

تتمثل الوظيفة الرئيسية للموصل في أن عدد مرات توصيل الإشارة وتوصيلها وفصلها مرتفع ، وبالتالي فإن الموصلية والمرونة (قوة الخضوع) للمادة مطلوبة أيضًا.

1-1: النحاس (النحاس): سبيكة النحاس والزنك ، الموصلية جيدة ، الموصلية حوالي 26٪ ~ 29٪ (IACS) ، وفقًا لنسبة النحاس يمكن تقسيمها إلى C2680 (JIS) و C3604 ، C3601 (المعالجة الحرارية المطلوبة)

1-2: فوسفور برونز (PHOSPHOR BRONZE): سبيكة من النحاس والقصدير ، موصليةها أسوأ من النحاس الأصفر ، الموصلية حوالي 13 بالمائة. لكن مرونته ومرونته جيدة

إنها مناسبة للأنابيب ذات عملية الرسم ، ويمكن تقسيم تصنيفها إلى C5440 و C5191 و C5210 وفقًا لمحتوى القصدير. كلما زاد محتوى القصدير ، كانت الموصلية أسوأ وكانت المرونة أفضل.

1-3: سبائك النحاس المعالجة حرارياً: على سبيل المثال ، يتمتع نحاس البريليوم (BERYLLIUM ALLOY) بموصلية ومرونة كهربائية جيدة ، ولكن سعره مرتفع.

المواد المستخدمة للإسكان والغطاء:

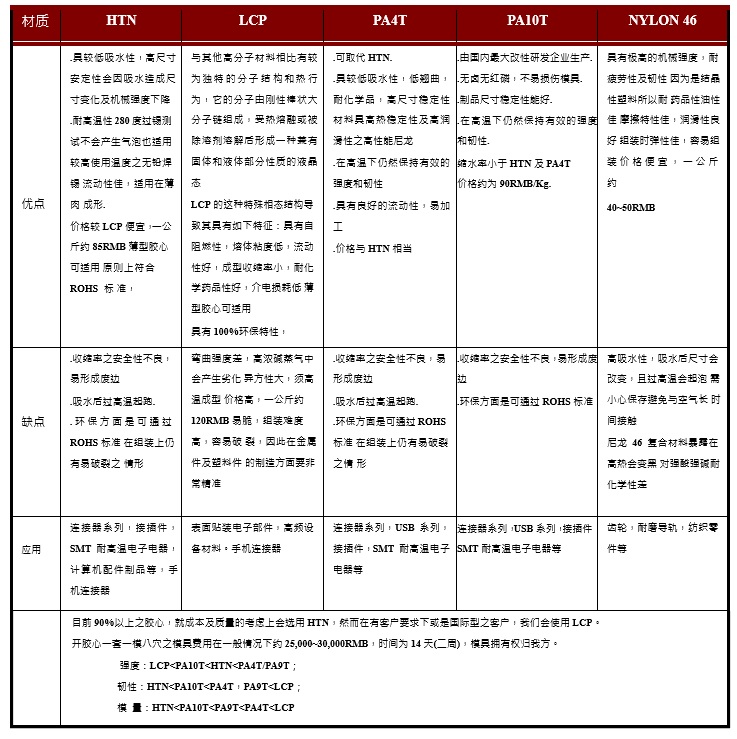

قم بتوفير الهيكل الرئيسي وعزل الموصل ، واستوعب Pogo PIN بداخله. المواد المستخدمة: يختلف حجم وشكل واستخدام الموصلات اختلافًا كبيرًا ، لذا فإن اللدائن الهندسية المستخدمة مختلفة أيضًا. عند تصميم الموصلات ، يجب اعتبار مقاومة درجات الحرارة والسيولة والقوة الميكانيكية والأداء الكهربائي ومتطلبات حماية البيئة والتكاليف كعوامل لاختيار اللدائن الهندسية المناسبة. اللدائن الهندسية شائعة الاستخدام هي LCP و HTN و NYLON46 و PBT و PA4T و PA10T و PC ، إلخ.

نظرًا لأن LCP نفسه له خصائص مثبطة للهب ، فإنه يمكن أن يصل إلى مستوى UL94 V -0 دون إضافة مثبطات اللهب ، لذلك يمكن لـ LCP تلبية متطلبات RoHS والمتطلبات الخالية من الهالوجين بسرعة. HTN و PA4T و PA9T عبارة عن مواد نايلون ، ويجب إضافة مثبطات اللهب لتحقيق UL94 V- Class 0 ، وتعلن الشركات المصنعة لـ HTN و PA4T و PA10T أن المواد ذات الدرجات ذات الصلة تستخدم خالية من الهالوجين مثبطات اللهب.
