متطلبات تصميم نهاية موصل دبوس بوجو
يتكون موصل Pogo Pin بشكل أساسي من 6 أجزاء ، وهي عمود الإبرة ، والربيع ، وخرز السيراميك ، وأنبوب الإبرة ، والبلاستيك ، والغطاء (يمكن تجهيز متطلبات التثبيت الأساسية للعميل بغطاء بلاستيكي لحماية عمود الإبرة). دع&# 39؛ s نلقي نظرة على متطلبات النموذج لمحطة الاتصال الخاصة بموصل دبوس البوجو.
1. متطلبات التصميم لنهاية جهة الاتصال:

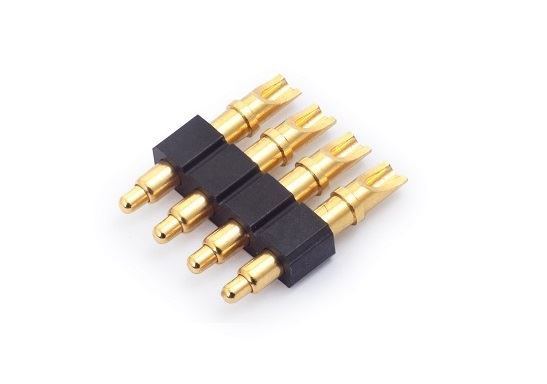

هو نوع اتصال غير قياسي ، تم تصميمه وفقًا لمتطلبات الكابلات الخاصة بالماكينة الكاملة ، تأكد أولاً من حجم طرف المكونات الإضافية ، ونموذج تثبيت المنتج ، ووضع المظهر ، ومواصفات الكبل. عندما يتعذر تحديد الكبل ، فإن المبدأ الذي يجب اتباعه هو تصميم فتحة الأسلاك وفقًا لرقم جزء الاتصال. يمكن أن يلبي ثقب الأسلاك متطلبات أسلاك قياس الأسلاك الكبيرة. عادة ما تكون نسبة قطر السلك الأساسي للسلك إلى القطر الداخلي لكوب اللحام 0.5-0.7 ؛ عند توصيل السلك ، فإن مبدأ التصميم هو أن قطر نواة الكبل وفتحة التوصيل لجهة الاتصال مناسبة ، وأن نسبة قطر قلب السلك إلى القطر الداخلي لفتحة اللحام عادة ما تكون 0.6-0.8.
2. المتطلبات الواردة في شكل نهاية جهة الاتصال:
في موصل دبوس البوجو ، يعد الاتصال جزءًا مهمًا من الموصل ، والذي يحمل بشكل أساسي نقل الإشارة. في تصميم الموصل ، يتكون الاتصال من نهاية التزاوج ونهاية الذيل. عادة ما تتكون نهاية التزاوج من أجزاء مرنة وأجزاء صلبة لضمان موثوقية الاتصال بين قابس الموصل والمقبس ؛ يتمثل الطرف الخلفي لجهة الاتصال في إدراك اتصال الكبل بين الجهاز أو الترابط بين اللوحات المطبوعة أو الكبل ويتم استخدام الترابط بين اللوحات لتوصيل الكابلات. يحتوي الطرف الطرفي للموصل على نوع سلك اللحام ونوع سلك العقص ونوع ثقب العزل (IDC ، نوع لف غير ملحوم ، يستخدم للألواح المطبوعة ، جهات الاتصال تتضمن أشكال الإنهاء اللحام المستقيم واللحام الثني والتركيب السطحي واللحام- نوع الضغط المجاني.
