تصميم ومتطلبات طرف الاتصال بموصل Pogo
1. متطلبات التصميم لجهة الاتصال النهائية
هو نوع غير قياسي من الاتصال. إنه مصمم وفقًا لمتطلبات الكابلات للآلة بأكملها. أولاً ، من الضروري تأكيد حجم طرف المكون الإضافي وطريقة تثبيت المنتج وشكل المظهر ومواصفات الكبل. في حالة صعوبة تأكيد الكابل ، صمم فتحة الأسلاك وفقًا لرقم الاتصال. يمكن أن يلبي ثقب الأسلاك احتياجات أسلاك قياس الأسلاك الكبيرة. تبلغ نسبة قطر قلب السلك إلى القطر الداخلي لكوب اللحام بشكل عام 0.5-0.7 ؛ عند توصيل السلك ، فإن مبدأ التصميم هو أن قطر نواة الكبل وفتحة التوصيل لجهة الاتصال مناسبة ، وأن نسبة قطر قلب السلك إلى القطر الداخلي لفتحة اللحام هي بشكل عام 0.6-0.8.
2. المتطلبات على شكل جهة الاتصال النهائية

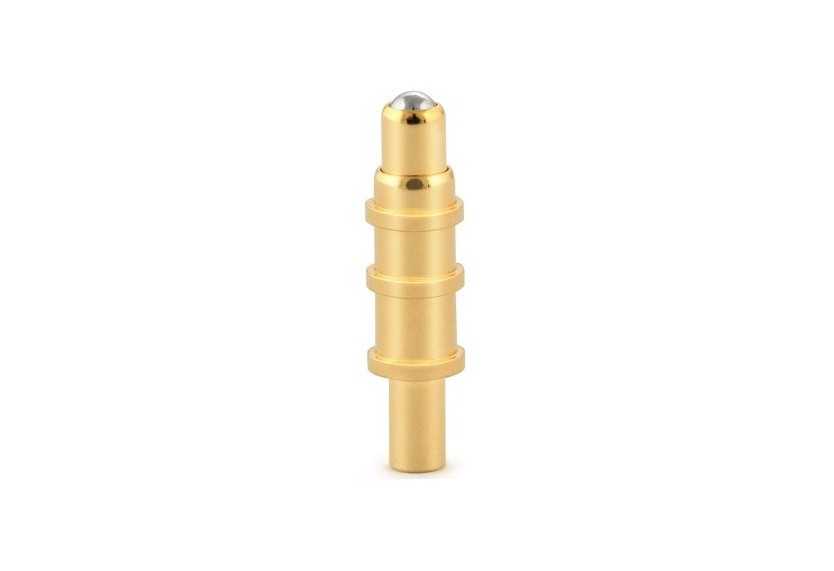

في موصل دبوس البوجو ، تعتبر قطعة التلامس جزءًا لا غنى عنه من الموصل ، وتتمثل وظيفتها الرئيسية في أن تكون مسؤولة عن نقل الإشارة. في عملية تصميم الموصل ، يتم تشكيل جهة الاتصال من خلال نهاية التزاوج ونهاية الذيل. تتكون نهاية التزاوج بشكل عام من أجزاء مرنة وأجزاء صلبة لضمان موثوقية الاتصال بين قابس الموصل والمقبس ؛ الطرف الخلفي لجهة الاتصال هو المسؤول عن توصيل الكبل بين الجهاز ، أو الترابط بين اللوحات المطبوعة ، أو يتم استخدام التوصيل البيني بين الكبل واللوحة في توصيل الكبل. يمكن تقسيم الطرف الطرفي للموصل إلى أربعة أنواع: نوع سلك اللحام ، ونوع سلك العقص ، ونوع ثقب العزل ، ونوع الملف غير الملحوم ؛ التطبيق على لوحة الدوائر المطبوعة ، يمكن تقسيم أشكال إنهاء التلامس إلى أربعة أنواع: اللحام المستقيم واللحام المنحني والتركيب على السطح ونوع الضغط بدون لحام.
