كابل شحن دبوس بوجو مغناطيسي
الموصلات المغناطيسية ، والمعروفة أيضًا باسم موصلات المغناطيس والموصلات المغناطيسية والموصلات المغناطيسية ، هي بعض الموصلات المستخدمة على نطاق واسع في الأجهزة الإلكترونية ، وتتكون بشكل أساسي من دبابيس البوجو والمغناطيس. من خلال تصميم الهيكل للمغناطيس والاتصال والجذب بالمغناطيس ، فإنه يوفر موصلًا من نوع المغناطيس يتمتع بقوة امتصاص كبيرة ومناسب للهياكل صغيرة الحجم والمنتجات الخفيفة والرقيقة.
الخصائص الرئيسية:
1. عمر طويل ، يمكن أن يصل عدد الاستخدامات إلى أكثر من 100000 مرة
2. لا يوجد قالب مفتوح ، مريح لتخصيص العملاء وتوفير التكاليف
3. يمكن قياس القوة المرنة وتعديلها بدقة
4. أنماط الإنتاج المتنوعة الملائمة للعملاء (SMT ، المكونات الإضافية ، إلخ)
5. مسافات صغيرة ، توفير مساحة ، منح المصممين هيكل تكوين أكثر مرونة
6. الحث المنخفض ، أفضل حل عالي التردد
7. الامتثال لمتطلبات RoHS و HF (الموصل)
خصائص المنتج:
تموضع المغناطيس: استخدم المغناطيس لجذب ، ومحاذاة ، وحتى منع الحماقة تلقائيًا
مقاومة السقوط: واجهة الشفط سهلة الإزالة ، وليس من السهل قيادة الآلة
عمر طويل: أكثر من 10000 مرة
تصميم مقاوم للماء: فوق IP67
وقت الشحن السريع: تحمل تصميم نقل التيار العالي 1A-100A
التخصيص: أشكال وأنماط متنوعة لتتناسب مع شكل المنتج المضيف ، وتحسين جودة المنتج وإنشاء نقاط بيع
هيكل المنتجات:

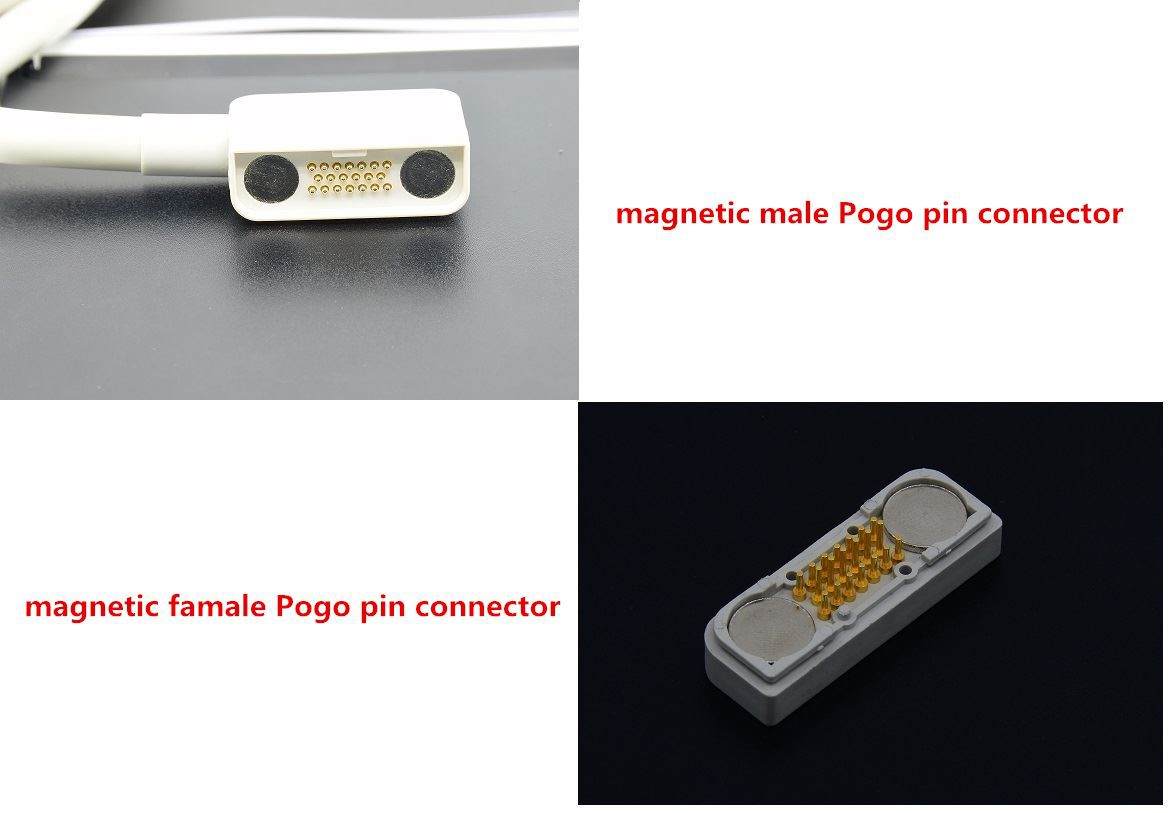

يشتمل الموصل من نوع المغناطيس على مكون طرفي ذكر ومكون طرفي أنثى متحد المحور مع المكون الطرفي الذكري. يشتمل المكون الطرفي الذكري على أول جزء مطاطي من الحلقة الخارجية ، وجزء مطاطي حلقة أولى ، ومغناطيس حلقي أول ، واثنين من دبابيس ذكر. تمر إبر ذكر PIN عبر الجزء المطاطي الأول من الحلقة الداخلية ؛ تشتمل مجموعة الطرف الأنثوي على أول جزء مطاطي من الحلقة الداخلية. جزءان خارجيان من المطاط الدائري ، وجزء مطاطي ثانٍ من الحلقة الداخلية ، ومغناطيس حلقي ثانٍ ، ودبابيس PIN أنثوية. يتم تضمين مغناطيس الحلقة الثانية بين الجزء المطاطي الدائري الخارجي الثاني والجزء المطاطي الثاني من الحلقة الداخلية. اثنتين من إبر PIN الأنثوية مثقوبة على جزئين من المطاط الدائري الداخلي ؛ يتوافق المغناطيس الدائري الأول مع المغناطيس الدائري الثاني ، ويكون الطرف المقابل للمغناطيس الدائري الثاني متعاكسًا في القطبية ، ويتوافق الرقمان الشخصيان الذكيان مع إبرتي PIN الأنثويتين ، ويتم تزويد أحد طرفي إبرة PIN الأنثوية بإبرة فتحة عمياء لإدخال إبرة PIN الذكر.
