كيفية اختيار دبوس البوجو الاختباري بشكل صحيح

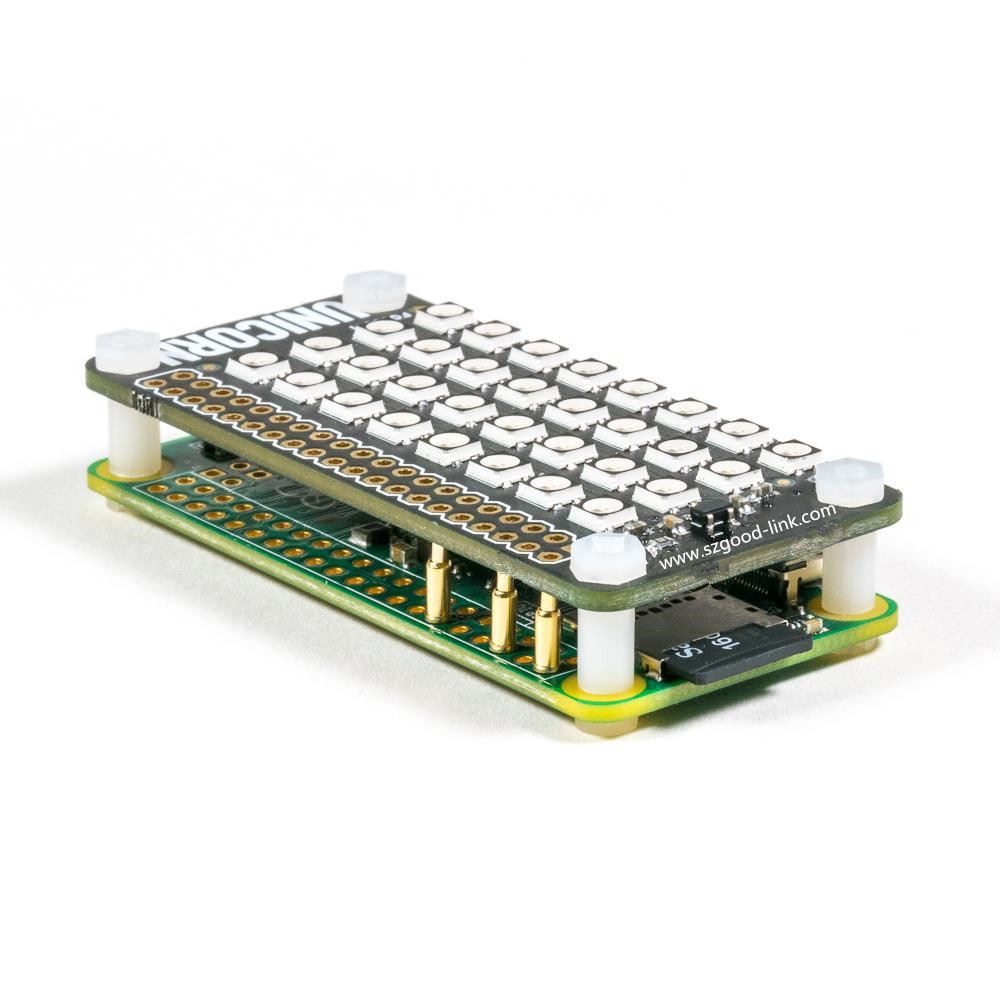

يعرف أي شخص سبق له أن أجرى عمليات القياس والاختبار أن البيانات الدقيقة تعتمد على التصميم وقدرات القياس لأداة الاختبار. لكن قلة من الناس يعرفون أن مواصفات جودة التصميم وعملية التصنيع والتوافق والأداء لخطوط الاختبار والموصلات لا تقل أهمية عن أدوات الاختبار. بعد ذلك ، سنركز على المعايير الخمسة المحددة للاختيار الصحيح لأسلاك الاختبار ودبابيس البوجو الزنبركية.
اولا الامان:
تمامًا مثل متطلبات مصدر الطاقة ، يجب أن تفي خيوط اختبار الأجهزة ودبابيس البوجو بمتطلبات سلامة صارمة بسبب الاتصال المباشر مع الفولتية الكبيرة ، خاصة بما يتماشى مع متطلبات الجهد والفئة الدولية IEC1010 ، وهي CATI أو CAT II أو CAT III أو CATIV . تتضمن المتطلبات الأخرى لـ IEC1010 أيضًا اختبارًا عابرًا ، أو جهد تحمل عازل كهربائي ، أو اختبار للتحقق من أن المنتج يحتوي على عزل كافٍ ويلبي متطلبات التيار ، والتخليص الكهربائي ، وكشتبان الزنبرك المعدني المكشوف ، ومقاومة الصدمات. تشكل إبر الاختبار عالية الجودة ، جنبًا إلى جنب مع معدات الحماية الشخصية الهامة مثل القفازات وحماية العين ، جزءًا من تدابير الحماية الشخصية المحددة في معيار NFPA70E.
ثانيًا: المتانة والمتانة:
لن تعاني موصلات وموصلات الاختبار عالية الجودة من تدهور الأداء بسبب الاحتكاك اليومي مثل السحب والضغط والثقب. يجب أن يحتوي كلا طرفي خط الاختبار على أغلفة مقاومة للإجهاد جيدة التصميم. يجب أن يكون كشتبان زنبرك الاختبار معدنًا مقوى يمكنه تحمل التوصيلات المتكررة ويمكنه نقل بيانات دقيقة في كل مرة.
بالمقارنة مع المواد الرخيصة ، يمكن أن يوفر سلك البريليوم النحاسي المصنوع خصيصًا متعدد الأشرطة المرونة والمتانة على المدى الطويل والموصلية الممتازة والدقة. تشمل العوامل الأخرى جودة اللحام الداخلي لدبوس البوجو والموصل ونطاق درجة حرارة المادة.
ثالثًا ، أداء التصميم والمؤشرات:
من المهم جدًا أن يكون تصميم زنبرك الاختبار ومقطع الاختبار مريحًا أم لا. سطح مريح وسهل الإمساك يساعد على إمساك الإبرة بإحكام في يدك ، ويضمن المشبك الزنبركي القوي اتصالاً ثابتًا. يجب أن يكون الاتصال بسيطًا ، ويجب أن تكون الأجزاء المطابقة قادرة على الانزلاق معًا دون عناء دون إجهاد. يجب أن تكون نقاط التلامس على الموصلات عالية الجودة مطلية بالنيكل أو موصلات نحاسية مطلية بالذهب ، وليس فقط من النحاس المصبوب. يوفر استخدام جهات الاتصال المطلية بالذهب الدقة ومقاومة الأكسدة ، وبالتالي توفير اتصال دائم وآمن وموثوق.
يجب أن يكون فهرس تصميم خط الاختبار وكشتبان الربيع متسقًا مع أداة الاختبار المطابقة. إذا كان المؤشر أصغر من أداة الاختبار ، فسوف تنخفض القيمة الحقيقية للأداة بشكل كبير. على سبيل المثال ، يبلغ عرض النطاق الترددي لمؤشر الذبذبات 100 مترًا ، وعرض النطاق الترددي لإبرة راسم الذبذبات المطابقة هو 50 مترًا فقط ، ثم يصبح راسم الذبذبات 50 مترًا.
رابعًا ، تطبيقات عالية الأداء:

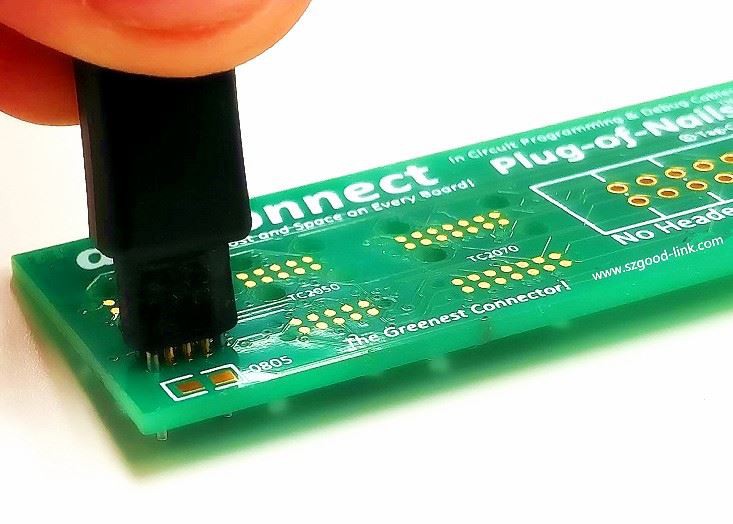

من دبوس البوجو المحمّل بنابض وإبرة دقيقة وخفيفة الوزن لاختبار الدائرة الإلكترونية إلى دبوس بوجو حاد من الفولاذ المقاوم للصدأ وإبرة قوية مناسبة للاستخدام الصناعي ، يأخذ تصميم الإبرة الآن في الاعتبار احتياجات التطبيقات المختلفة. على سبيل المثال ، الإبر أحادية النقطة هي الشكل الأكثر شيوعًا للإبر. توفر معظم العدادات خط اختبار أحادي النقطة ، وهو مفيد جدًا لمجموعة واسعة من تطبيقات الاختبار. الكشتبان النابض الحاد هو أداة أفضل لقياس نقاط الاتصال الصغيرة جدًا على لوحات الدوائر عالية الكثافة. على الرغم من سهولة تلفها ، يمكن عادةً إعادة شحذ دبابيس البوجو لعدم وجود طلاء عليها.
يتم توصيل الإبرة ذات الزنبرك القابل للسحب بسلك من الفولاذ المقاوم للصدأ بقطر رفيع جدًا. باستثناء نهاية الإبرة ، يتم تغطية السلك بالكامل بطبقة عازلة لمنع التلامس العرضي من التسبب في حدوث ماس كهربائي وإتلاف الشريحة. كماشة زنبركية خطافية مناسبة للحفاظ على الاتصال في مكانه ، وهو مناسب لعملية عدم التدخل. استخدم مقاطع اختبار بأحجام مختلفة لسهولة اختبار رقائق IC. تعتبر مقاطع اختبار IC أدوات مثالية لفحص عدة دبابيس على شريحة IC. إنها مناسبة جدًا للعثور على واحد من العديد من الأسلاك الرقيقة. يمكن استخدام إبر SMD للاختبار ذو النقاط الثابتة على ألواح تثبيت السطح (SMD). يتطلب هذا النوع من الاختبار استخدام كشتبان زنبركي رفيع جدًا وحاد لنقاط اللمس على لوحات الدوائر الصغيرة جدًا ، مثل مشابك الاختبار المصغرة MINI GRIP-XB / 100. تم تصميم مشبك SMD الصغير لتثبيت مسامير الخطوة الدقيقة على شريحة SMD. يسهل كبل محول BNC (سلك التصحيح القصير بأسلاك صغيرة) تثبيت موصل RF من لوحة الدائرة لاختبار الإشارة ...
خامسا ، اختبار موصل خط الاتصال:
وفقًا للمعايير والسلامة والاحتياجات الفعلية ، يحتوي موصل خط الاختبار على تطبيقات مختلفة ومقابس ومآخذ قياسية. على سبيل المثال ، يحتوي راسم الذبذبات على موصل BNC ، ويحتوي المتر المتعدد على موصل موز 4 مم ، ومحلل الطيف موصل من النوع N ، إلخ. للتطبيقات المختلفة موصلات مختلفة. من أجل التطابق مع بعضها البعض ، ظهرت محولات مختلفة (اقتران) في السوق. محول) ، محولات (محولات) ، كبلات مهايئ ، كبلات توصيل ، كبلات فرعية ، إلخ.
باختصار ، إنها المعايير الخمسة المحددة للاختيار الصحيح لخطوط الاختبار ودبابيس البوجو التي وصفناها اليوم. وفقًا لهذه النقاط الخمس ، لدى كل شخص أيضًا فهم أعمق لدبابيس البوجو.
