كابل موصل شحن عالي التيار 15A -30 أ
المتطلبات الفنية الإنشائية:
1. تشمل الوصلات مآخذ توصيل للذكور والإناث والذكور. نوع الموصل هو 2P ، وتباعد الدبوس المرجعي هو 4.2 مم ؛

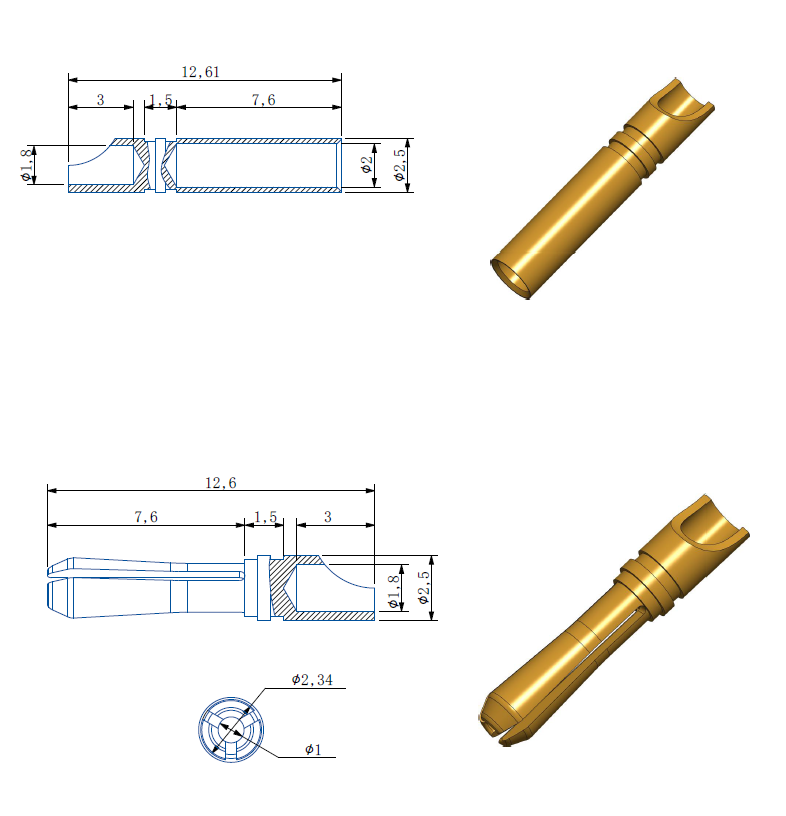

2. يشتمل الهيكل الخارجي للرأس الذكر على 4 فتحات لولبية. يتم عرض متطلبات الحجم في الشكل أدناه. يدعم الرصاص الذكر لحام سلك السيليكون 18 # AWG:
3. تم تصميم نهاية رأس الأنثى بحيث تكون مغطاة بالمطاط ، ولا يتجاوز طول الجزء الخلفي من الرأس المطاطي 5 مم.
الرصاص الأنثوي يدعم لحام سلك السيليكون 18 # AWG ؛

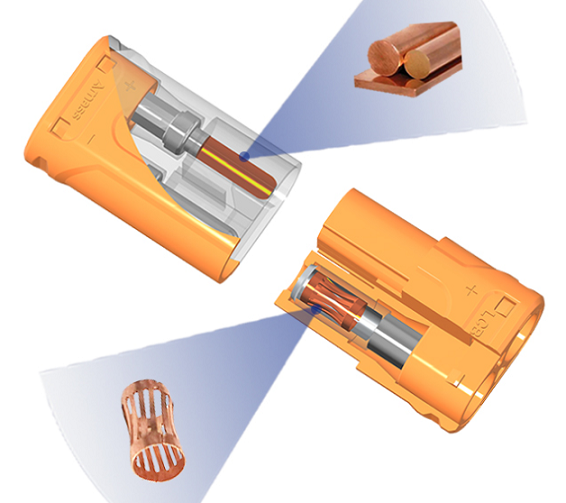

1. رأس أنثى 2. رأس ذكر 3. مقعد رأس ذكر 4. هيكل إدخال مضاد للانعكاس يتوافق مع رؤوس الذكور والإناث ، ومُحدد على غلاف بلاستيكي زائد
5. حجم الغلاف البلاستيكي لمقعد الذكور كما هو موضح في الشكل ، كما أن نوع الدبوس يدعم اللحام 18 # AWG سلك السيليكون.
6. النطاق المطلوب لقوة الإدخال: قوة الاستخراج 1 ~ 2 كجم ، قوة الإدخال 2 ~ 4 كجم ؛
الطول الإجمالي أقل من أو يساوي 20 مم المتطلبات الفنية الكهربائية:
1. تيار مستمر 12 ~ 15A ، تيار لحظي 25 ~ 30A ؛
2. استخدام الجهد أقل من أو يساوي 250V ، تحمل الجهد أكبر من أو يساوي 1500V ؛
3. مقاومة التلامس أقل من أو تساوي 0 .8mΩ ، مقاومة العزل أكبر من أو تساوي 500MΩ ؛
4. سطح الأجزاء النحاسية مطلي بالذهب 2U ، وعمر الخدمة أكثر من 1000 مرة.
5. قياس سلك الدعم يصل إلى 18 # AWG ؛
6. نطاق مقاومة درجة الحرارة -25 ~ 120 درجة ؛
7. مقاوم للهب بدرجة UL 94- متوافق مع VO و RoHS ؛
ذكر φ1،4 النحاس 6،2 أنثى سلك سيليكون مقعد ذكر 8،4
