دبوس بوجو كروي، المعروف أيضًا باسم إبرة زنبركية، أو موصل بوجو دبوس، أو دبوس محمل زنبركي كروي متدحرج-، يخدم في المقام الأول وظائف التوصيل أو نقل الإشارات.
تتبنى Pogo Pins فلسفة تصميم الكرة الفولاذية + الهيكل المائل، والتي تتكون أساسًا من أربعة مكونات أساسية: الكرة المتدحرجة، الدبوس الصلب، الزنبرك، والجسم، ويتم تجميعها باستخدام قوالب دقيقة ومعدات متخصصة. يهدف تصميم الهيكل المائل إلى التأكد من أن Pogo Pins تستخدم القوة الجانبية الناتجة عن التلامس مع الزنبرك للحفاظ على قوة اتصال ثابتة بين الكرة المتدحرجة والجسم، بشكل أساسي من خلال الكرة والجسم المطليين بالذهب-، حتى أثناء الإدخال والإزالة المتكرر.
طريقة التثبيت لدبابيس بوجو الكرة:
تقنية اللحام الأوتوماتيكي SMT: تقوم آلة اللحام الأوتوماتيكية SMT بتوصيل دبابيس بوجو الكروية تلقائيًا إلى لوحات PCB المعجونة المطبوعة، وتقوم بإدخال دبابيس اللحام بدقة في فتحات لوحة PCB، ثم تذوب وتصلب معجون اللحام من خلال اللحام بإعادة التدفق لإكمال اتصال ثابت مع لوحة PCB. هذه العملية سريعة ودقيقة ومؤتمتة للغاية، مما يؤدي إلى تحسين كفاءة الإنتاج وجودة المنتج بشكل كبير.
2. آلة التوصيل + تقنية اللحام الموجي: يقوم القابس التلقائي - في الماكينة بتوصيل دبابيس Pogo الكروية تلقائيًا وإدخال أقدام اللحام بدقة في لوحة PCB المعجونة المطبوعة. بعد ذلك، تقوم عملية اللحام الموجي بإذابة العجينة وتثبيتها، مما يكمل الاتصال الثابت بلوحة PCB. إن تدفق العملية هذا سريع ودقيق وآلي للغاية، مما يعزز بشكل كبير كفاءة الإنتاج وجودة المنتج. تعتبر هذه الطريقة مناسبة بشكل خاص لوصلات اللحام الطويلة جدًا- والتي لا يمكن تثبيتها في المكونات الإلكترونية من خلال لحام إعادة التدفق SMD.
مادة Pogo Pin ومحمل الكرة وتكوين الأجزاء
محامل كروية Pogo Pin تنتمي إلى تصنيف موصلات Pogo Pin، بما في ذلك أنواع الاتصال المستقيمة والجانبية. هذا موصل زنبركي متكامل مصمم على أساس هيكل مائل، يتكون من ثلاثة مكونات أساسية: الكرات الفولاذية، وSolidPin، والنابض، والجسم. وتتمثل ميزتها الفريدة في أن سطح التلامس الخاص بها عبارة عن كرة-مطلية بالذهب يمكن أن تدور 360 درجة، مما يقلل بشكل كبير من تآكل سطح التلامس. ونظرًا لمقاومتها المنخفضة للغاية، فإن الاتصال مستقر وموثوق، مما يجعلها تتميز بالعمر الطويل والمتانة.

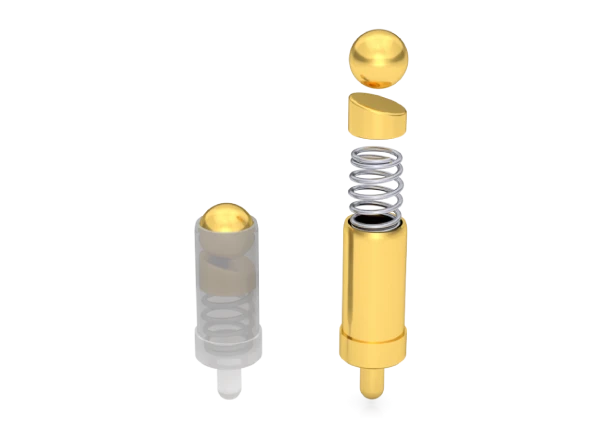

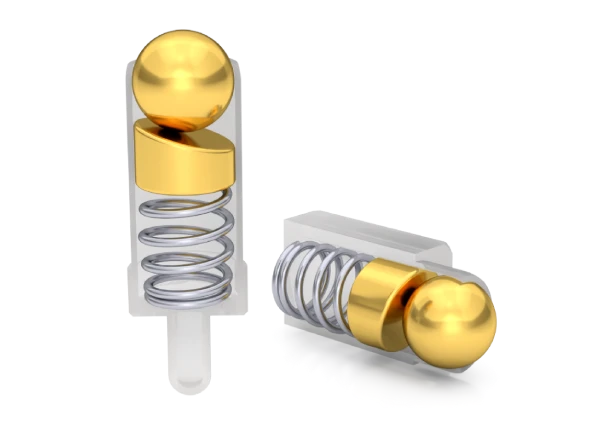

الهيكل الداخلي للكرة بوجو دبوس
يستخدم الهيكل الداخلي لـ Pogo Pin تصميمًا كرويًا-و-منحدرًا، مما يضمن الاتصال المستقر والموثوق بين الكرة والمحقنة.

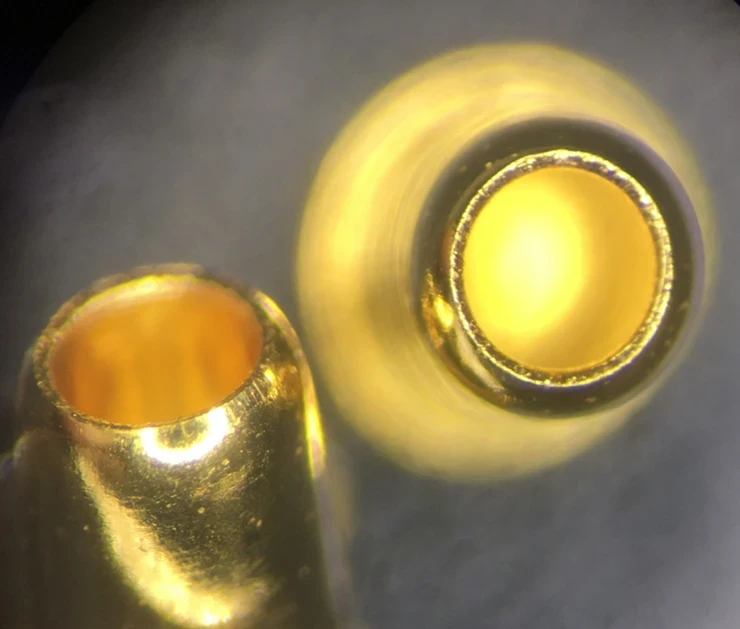

تقنية الطلاء الكهربائي بفتحة فراغ عمياء
تشتهر تقنية الطلاء الكهربائي للثقب العمياء الفراغي بأدائها المتميز، مما يسمح بطلاء ذهبي دقيق للثقوب العمياء الدقيقة للغاية في الداخل والخارج. لا تضمن عملية الطلاء الكهربائي المتقدمة هذه المظهر الجمالي العام للسطح المعدني فحسب، بل توفر أيضًا مقاومة ممتازة للتآكل والتآكل. تعرض كل التفاصيل، سواء داخل الحفرة أو خارجها، توهجًا ذهبيًا دون أي مشاكل في التقشر أو فقدان الذهب. تضمن دقة وثبات هذه التقنية متانة وطول عمر طبقة الطلاء الكهربائي، وتلبية متطلبات التطبيق الصارمة المختلفة.

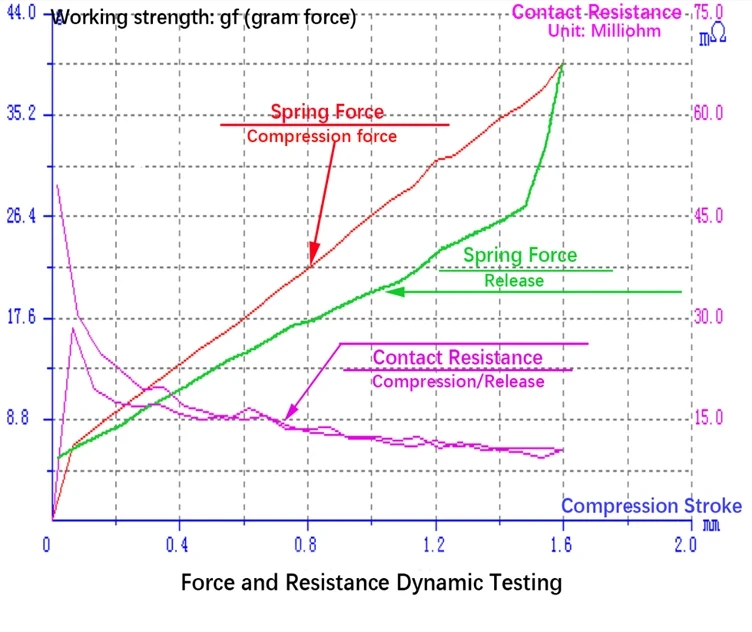

مقاومة اتصال منخفضة جدًا ومستقرة
ومن خلال الاستفادة من التصميم الناضج والتصنيع -العالي الدقة وتقنية الطلاء الكهربائي المتقدمة للفتحة العمياء المفرغة، حققنا مقاومة تلامس منخفضة ومستقرة للغاية.

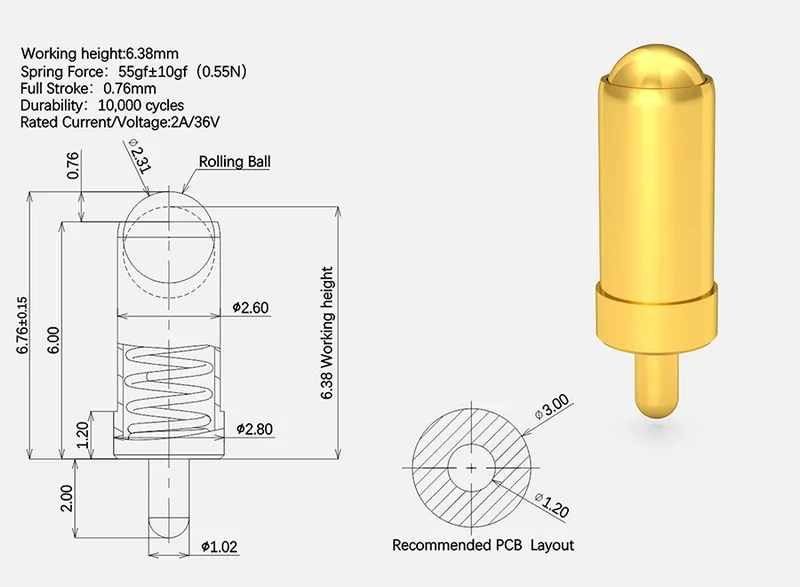

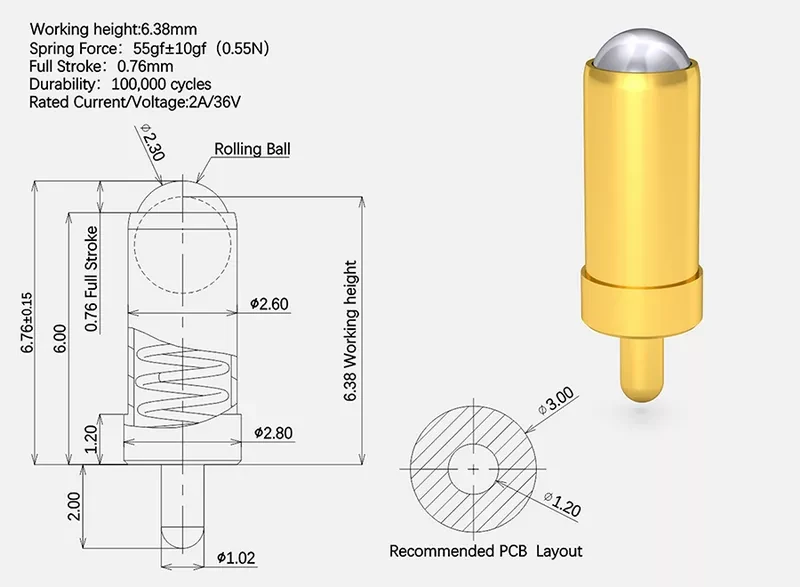

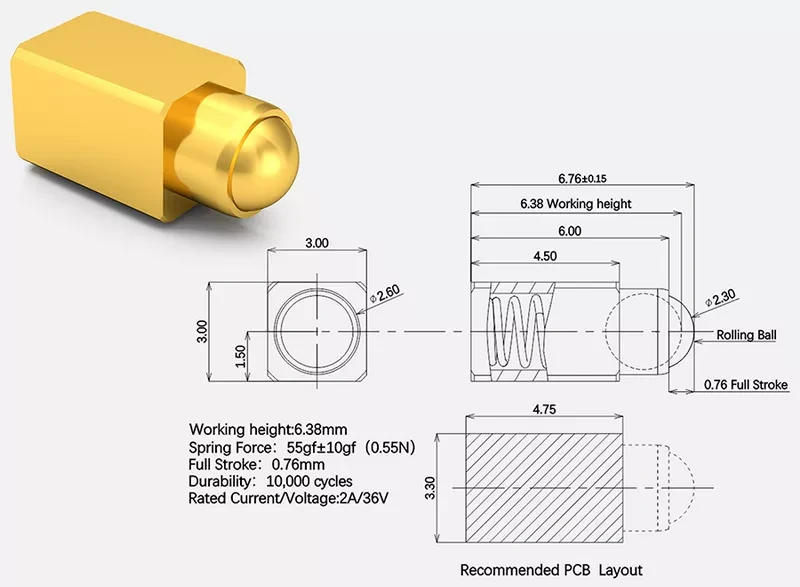

العينة القياسية
